RV 減速器是一種高精度的平面中心減速器，常用於高負載機器人關節。其定義性架構結合了初始的直齒輪減速和偏心曲軸，驅動環形 RV 齒輪與一圈銷釘相連。
高減速比、多接點和堅固的輸出結構可提供高剛性和抗過載能力。這些強度並不意味著零空回、恆定效率或無限壽命。軸承、銷釘、潤滑、外殼和負載歷史依然至關重要。
將該架構與 諧波減速器指南 進行比較，並使用 關節致動器測試指南 進行輸出端驗證。產品選擇需要製造商的額定電流方法。
第一級透過直齒輪降低速度
Nabtesco 的官方 工作原理描述 始於馬達轉動從輸入齒輪傳遞到曲軸上的直齒輪。第一級提供了部分總傳動比。

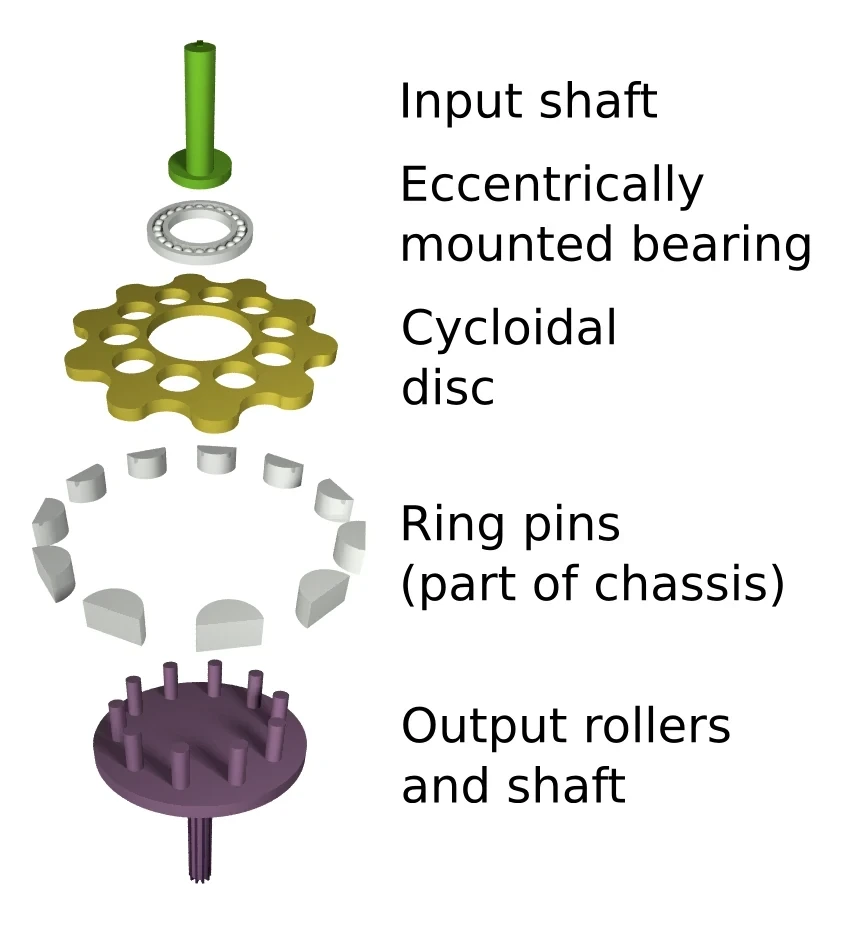

分析傳動比時，狀態輸入齒輪、直齒輪和曲軸齒數。包裝變體可能會改變排列。不要將通用的旋翼圖視為完整的商用 RV 減速器產品。
偏心曲軸驅動平面擺線運動
每個曲軸都有由軸承支撐的偏心段。隨著曲軸旋轉， RV 齒輪繞主軸偏心旋轉，而非像普通直齒輪那樣單純旋轉。
這種運動需要精確的偏心、軸承支撐和曲軸之間的同步。誤差會變成轉矩脈動、振動、接觸不均勻或輸出變化。周圍外殼必須在負載下保持幾何形狀。
微小齒數差可產生很大的減速比
環形輪廓與一圈針相齧合，葉瓣和針數之間有小幅差別。每次偏心旋轉會產生一個小的相對旋轉，使緊湊直徑大幅縮小。
計算兩個階段及所選固定和輸出元件的完整比率。符號和方向取決於參考系。在比較不同產品比率前，請確認供應商定義。
| 元素 | 運動角色 | 主要設計效應 | 失效靈敏性 |
|---|---|---|---|
| 輸入齒輪和直齒輪 | 第一次約化 | 比例與包裝 | 網格誤差與雜訊 |
| 曲軸 | 偏心驅動 | 負載轉移與相位 | 軸承與偏心誤差 |
| RV 擺線輪 | 與針齒環齧合 | 高比與接觸共享 | 輪廓與彈性誤差 |
| 環形銷 | 反應路徑 | 負載分佈 | 磨損與潤滑 |
| 輸出引腳或機箱 | 相對運動輸出 | 關節轉矩與剛度 | 配合與承重支撐 |
成對的 RV 齒輪平衡力並分擔負載
商業 RV 機構通常使用兩個 RV 齒輪相位對應偏心段。 Nabtesco 解釋說，這對齒輪能平衡相等的力量。它還能分散負載並減少振動，相較於單個盤。
負載分擔並非自動完美。製造公差、彈性變形和軸承狀況會影響每個接觸點。應檢查磨損模式和轉矩脈動，而非僅憑幾何假設負載相等。
許多齧合接觸點支援高剛性
多個葉片和銷釘可以同時承載負載，相比單齒網格更能擴大接觸。堅固的曲柄和輸出結構也有助於減速器抵抗力矩和衝擊。
剛性是組裝後的特性。減速器內部合規性、輸出軸承、外殼、緊韌體和機器人連桿均有貢獻。比較同一安裝和負載條件下的扭轉剛度和力矩容量。
復振和諧波減速器使用不同的變形機制
RV 減速器透過剛性機構實現偏心平面向運動和滾筒或針接觸。諧波減速器透過彈性變形彈性樣條以產生齒數差異。兩者都能提供高比和低標稱間隙。
RV 單元常被青睞用於高負載軸，而諧波單元則在低質量和緊湊的同軸封裝主導時更具吸引力。選擇時必須比較比、轉矩、力矩、質量、失動、效率、衝擊、壽命和積分。
| 比較 | RV 減速器 | 諧波減速器 | 關節選型依據 |
|---|---|---|---|
| 核心運動 | 偏心擺線齧合 | 柔輪變形 | 裝載與包裝 |
| 負載分擔 | 多個針齒與擺線齒 | 多齒同時齧合 | 抗衝擊能力與工作負荷 |
| 合規來源 | 接觸與結構變形 | 柔輪與整體結構 | 控制頻寬 |
| 典型強度 | 剛性和過載容忍 | 低質量且緊湊的比例 | 關節軸的用途 |
| 驗證 | 背隙、熱效能與壽命 | 彈性輪疲勞與空回 | 輸出端測試 |
低迴程間隙並不意味著運動量完全沒有丟失
目錄間隙可能描述測試區域較窄。方向反轉還顯示彈性上緊、軸承位移、摩擦滯後和製造變異。這些效應結合為關節處的空回。
測量輸出角度與參考轉矩的關係，跨越位置、溫度和壽命。包括編碼器位置：馬達側編碼器無法觀察所有減速器變形。如果應用需要直接校正，使用輸出感測。
執行圖譜上的效率和熱量變化
網狀物、軸承、密封和潤滑劑損失取決於速度、轉矩、方向和溫度。某一點的效率不預測低速摩擦或迴圈機器人執行。
繪製輸入功率、輸出轉矩和預期工作週期內溫度。確認潤滑和安裝方向。熱膨脹會改變預載、空回和密封阻力，直到達到溫度保護閾值。
壽命取決於實際負載歷程
額定轉矩並非完整的生命週期描述。機器人軸經歷加速度峰值、反轉、衝擊、停留和力矩變化。使用供應商的等效負載和使用壽命方法，結合實際分佈。
檢查振動、噪音、潤滑劑狀況、遊動狀態及使用壽命中的效率。加速測試必須保持接觸應力和溫度狀態。應單獨記錄衝擊事件，而非將其平均化為平滑的工作週期。
減速器的選擇在機器人關節處結束
檢查輸入慣性、馬達轉速、比值、輸出轉矩、力矩容量、剛度、空回、效率、熱量、質量、軸承佈置和服務接入。減速器可以調整馬達的工作區和控制器調校。
使用具有代表性的有效負載和軌跡驗證組裝後的關節。測量輸出精度、反轉、熱穩態、振動和壽命後變化。減速器應以完整關節完成任務的表現來評價，而不能只看單一目錄最大值。
評估“RV 減速器原理：兩級減速、擺線齧合、剛度與極限”時，還應儲存模型版本、機器人設定、校正檔案、測試日期和全部試驗記錄。
只有把這些持續投入與單位成功任務的價值比較，才能判斷方案是否適合擴大。
上線後仍要持續檢查分佈變化、感測器漂移、機械磨損和人工接管原因。
實際專案還應指定資料、模型、控制器和安全流程的負責人，並預先定義回復條件。責任邊界、審批記錄與變更紀錄越清楚，故障發生後越容易停止擴散、定位原因並安全恢復。
把任務拆成感知、決策、動作執行和結果確認，可以更準確地定位瓶頸。每一階段都應有獨立指標與失敗示例，避免用端對端成功率掩蓋偶發但嚴重的風險。
引用的產品規格、論文結果和監管要求需要記錄釋出日期與適用版本。資料更新後應重新核對關鍵結論；無法從一手來源確認的內容，應明確標註為待驗證資訊。
小規模試點的價值在於提前暴露介面、人員協作和異常處理問題。試點結束後應依據預設門檻決定擴大、修改或停止，而不是因為已經投入資源就預設繼續。
所有結論都應能夠追溯到原始記錄，並可複核。
介面定義變化時，舊資料和舊控制參數不能在未經驗證的情況下直接複用。
異常測試應覆蓋斷電、通訊丟失、感測器失真、物件滑移和人員進入工作區等情形。系統不僅要發現異常，還應以可預測的方式減速、停止或請求人工確認。
維護計劃需要把檢查週期、易損件、備件、校正和軟體更新納入同一套記錄。若維護成本或停機時間持續上升，應重新評估系統設計，而不是隻提高操作人員負擔。
- 跟蹤兩個還原階段和參考成員。
- 包括曲軸和輸出軸承支撐。
- 測量反轉和負載下的空回量。
- 按工作週期繪製效率和溫度地圖。
- 使用針對產品的壽命計算和關節測試。
常見問題
RV 減速器和任何擺線減速器是一樣的嗎？
RV 是一種特定的精密架構，具有第一減速級和產品專用曲軸、 RV 齒輪和輸出結構；擺線傳動更寬。
RV 減速器是零背隙的嗎？
不會。它可以有很低的名義間隙，但彈性變形、軸承、摩擦和磨損會導致空回。
RV 減速器總是比諧波減速器更強嗎？
沒有統一的排名。比較具體負載、比值、力矩、質量、衝擊、壽命和包裹。
為什麼要使用兩個 RV 擺線輪？
成對齒輪能夠平衡力、分擔負載，並在製造和支撐得當下能夠減少振動。
只更換減針會提升關節精度嗎？
不一定。軸承、外殼、編碼器位置、控制、校正和安裝都可能主導最終誤差。
減速器設定說明
RV 減速器的結構、額定和壽命方法因產品而異。使用目前製造商的圖紙和計算，然後在預期轉矩、力矩、轉速、溫度和衝擊歷史下驗證整個接頭。
