RV 감속기는 1단 스퍼기어와 2단 편심 사이클로이드 감속을 결합해 큰 감속비, 높은 강성과 충격 하중 능력을 얻는 정밀 감속기입니다. 여러 치가 동시에 하중을 나누고 두 장의 RV 기어가 편심력과 진동을 상쇄합니다. 하모닉 감속기처럼 작은 치수에서 높은 감속비를 만들지만, 얇은 플렉스스플라인을 탄성 변형시키지 않고 크랭크축·핀·사이클로이드 기어의 구름 접촉을 사용한다는 점이 가장 큰 차이입니다.
RV라는 이름보다 2단 구조를 먼저 봐야 한다

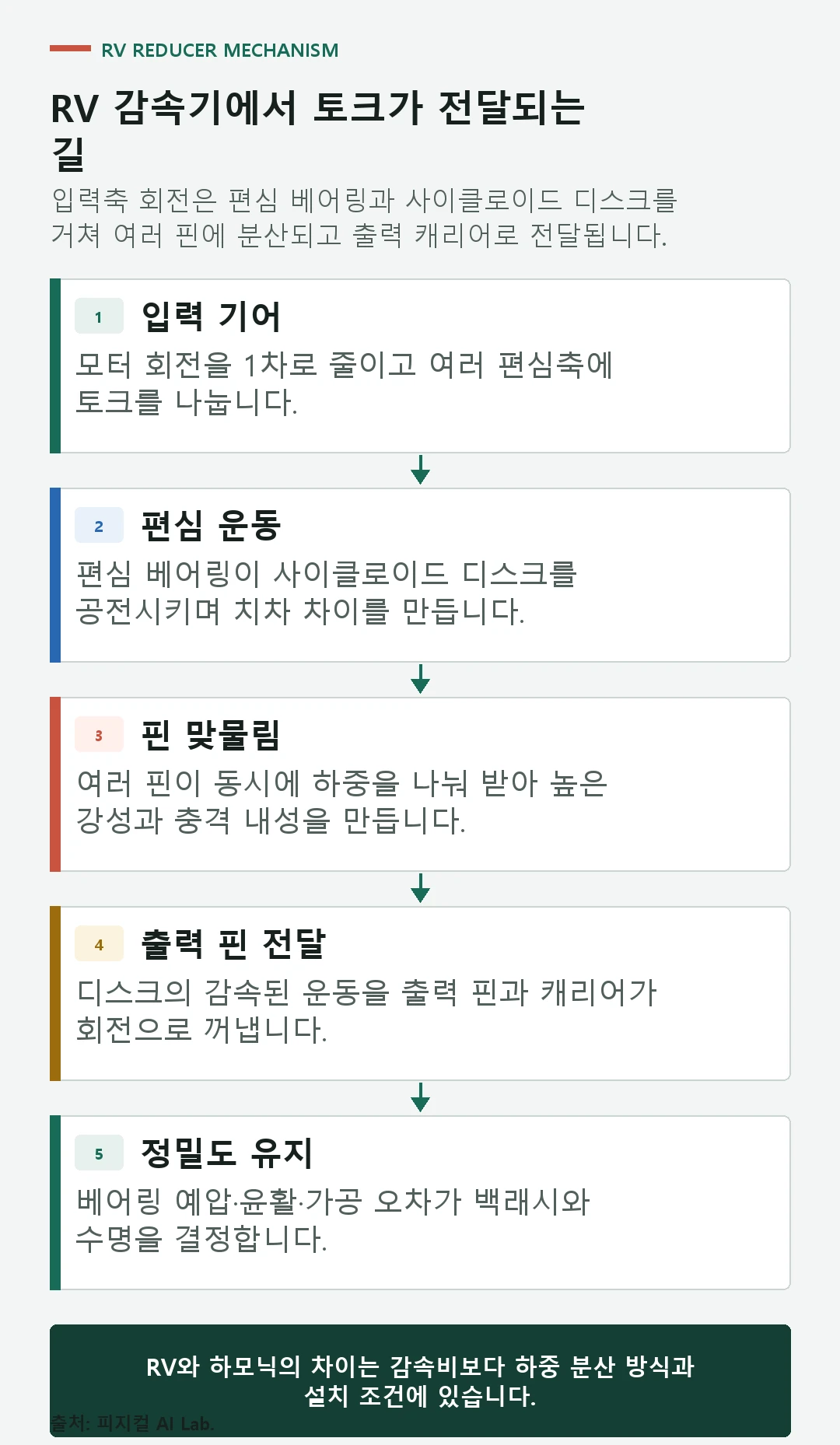

모터 회전은 입력 기어에서 여러 스퍼기어로 전달되며 1차로 속도가 줄어듭니다. 스퍼기어와 연결된 크랭크축이 편심 회전하면서 두 장의 RV 기어를 움직입니다.
Nabtesco 공식 작동 원리는 스퍼기어 1단과 핀-기어 2단이 어떻게 연결되는지 단계별로 보여 줍니다.
편심 크랭크가 RV 기어를 흔들며 회전시킨다

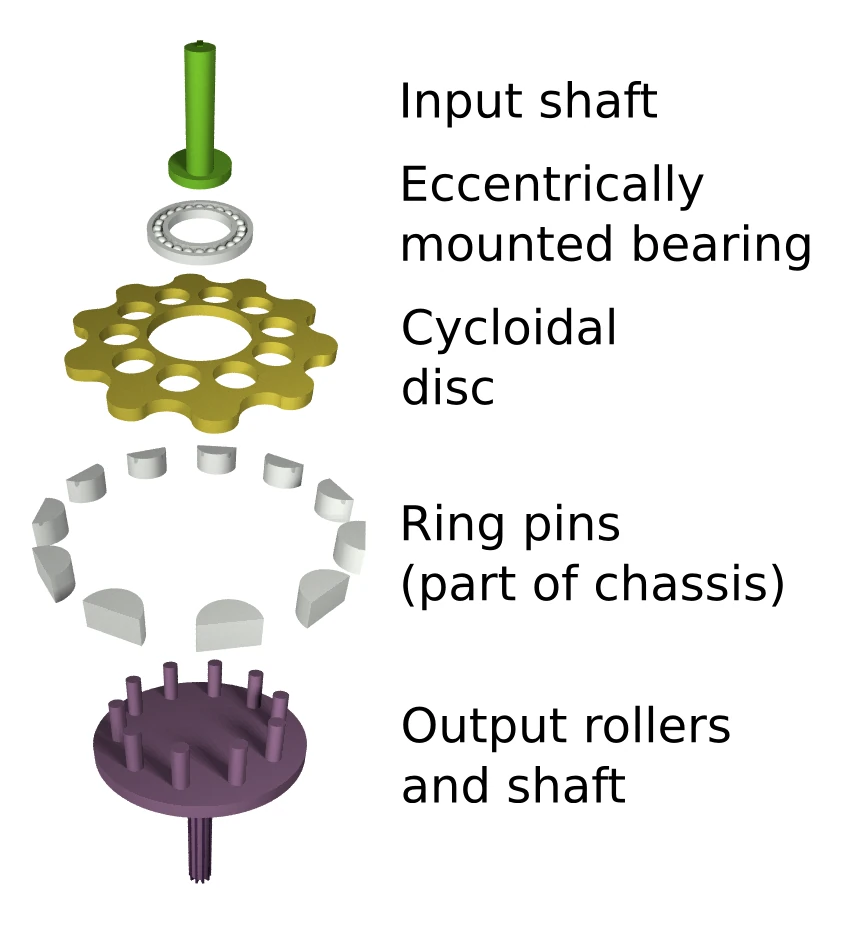

RV 기어는 크랭크축의 편심부에 니들 베어링으로 지지됩니다. 크랭크가 한 바퀴 돌면 기어 중심이 입력축 주위를 작은 원으로 공전합니다.
기어가 단순히 중심에서 자전하는 것이 아니라 편심 공전과 느린 자전이 겹칩니다. 이 움직임이 핀 수와 RV 기어 치수 차이를 큰 감속비로 바꿉니다.
핀 수와 치 수의 작은 차이가 큰 감속을 만든다
케이스 안쪽 핀은 RV 기어 치보다 한 개 많게 배열됩니다. 크랭크가 한 바퀴 돌 때 RV 기어는 핀 한 피치만큼 상대적으로 이동해 매우 천천히 회전합니다.
여러 핀과 치가 동시에 접촉하므로 하중이 한두 치에 집중되지 않습니다. 다만 실제 하중 분배는 가공 오차, 변형, 베어링과 조립 정렬에 영향을 받습니다.
두 장의 RV 기어는 진동과 하중을 나눈다
두 기어를 위상 차로 배치하면 편심 질량의 불균형을 줄이고 출력 하중을 나눌 수 있습니다. 큰 산업용 로봇 축에서 강성과 안정적인 위치 결정이 중요한 이유와 맞습니다.
두 기어의 위상과 크랭크축 정밀도가 맞지 않으면 토크 리플과 발열이 늘어날 수 있습니다. 부품 수가 많다는 것은 조립과 윤활 관리 항목도 많다는 뜻입니다.
출력은 케이스 또는 축의 상대 회전으로 얻는다
제품 구조에 따라 케이스와 출력 플랜지 중 어느 쪽을 고정하고 회전시키는지가 달라질 수 있습니다. 중공형, 일체형 주축 베어링과 컴포넌트형은 주변 관절 설계 책임도 다릅니다.
Nabtesco 제품 가이드에서 구조·감속비·주축 베어링 포함 여부를 확인하고, CAD 단면에서 실제 하중 경로를 검토합니다.
높은 강성과 충격 내성이 RV의 핵심 장점이다
다수 치 접촉, 강한 케이스와 주축 지지 구조는 큰 모멘트와 외부 충격을 받는 베이스·어깨·산업용 로봇 축에 유리합니다. 큰 하중에서도 각변위를 작게 유지하기 쉽습니다.
RV-E 공식 사양은 백래시와 로스트 모션을 각각 표시합니다. 두 값을 같은 의미로 보지 않고 실제 하중-각도 히스테리시스를 확인해야 합니다.
| 항목 | RV 감속기 | 하모닉 감속기 | 관절에서의 의미 |
|---|---|---|---|
| 감속 원리 | 편심 사이클로이드·핀 | 플렉스스플라인 탄성 변형 | 접촉과 고장 모드 차이 |
| 강성·충격 | 큰 축에 유리 | 크기 대비 가볍고 정밀 | 베이스·어깨 대 손목·팔 |
| 부품 구조 | 크랭크·핀·다수 베어링 | 웨이브 제너레이터·3요소 | 조립·윤활 복잡도 |
| 중공·질량 | 모델별 크고 무거울 수 있음 | 작은 축·중공 설계에 유리 | 관절 관성·배선 |
| 주요 열원 | 핀·기어·베어링·씰 | 플렉스스플라인·베어링·치면 | 효율 맵 필요 |
하모닉 감속기와의 차이는 크기만으로 정하지 않는다
하모닉 감속기는 얇은 플렉스스플라인을 타원으로 변형해 작은 치수와 낮은 백래시를 얻습니다. RV는 편심 기어와 핀 접촉으로 강성과 충격 하중에 무게를 둡니다.
작은 손목은 하모닉, 큰 베이스는 RV라는 경향이 있지만 절대 규칙은 아닙니다. 토크 밀도, 중공축, 역구동, 수명, 공급망과 관절 전체 질량으로 선택합니다.
백래시가 작아도 로스트 모션과 탄성은 남는다
방향 전환 시 치면 간극뿐 아니라 크랭크축·베어링·핀과 하우징 변형, 마찰 히스테리시스가 출력 각도에 영향을 줍니다. 정밀 조립에서는 작은 토크와 정격 토크의 반전 응답을 모두 봅니다.
출력 엔코더를 사용하면 감속기 뒤 실제 관절 각도를 보정할 수 있지만 기계 강성 자체가 높아지는 것은 아닙니다.
효율과 열은 속도·토크·온도에 따라 달라진다
저속에서 씰과 베어링 마찰 비중이 커지고 고속에서는 교반과 치면 손실이 늘 수 있습니다. 무부하 효율 한 점보다 토크-속도 맵과 냉간·열간 차이가 중요합니다.
로봇 관절 열관리 관점에서 감속기 열이 모터와 엔코더로 전달되는 경로도 확인합니다. 윤활량이 많다고 항상 온도가 낮아지는 것은 아닙니다.
수명은 정격 토크보다 작업 하중 이력에 좌우된다
반복 반전, 충격, 큰 모멘트와 정지 유지가 섞인 로봇 축은 일정 속도 시험과 다르게 마모됩니다. 평균 토크뿐 아니라 피크 빈도와 방향, 출력 베어링 하중을 합산합니다.
진동·소음·마찰 토크·로스트 모션과 오일 또는 그리스 상태를 정기 추적합니다. 초기 기준값이 있어야 서서히 진행되는 손상을 발견할 수 있습니다.
| 선정 질문 | 필요 자료 | 잘못된 판단 | 검증 |
|---|---|---|---|
| 하중을 버티는가 | 토크·모멘트·충격 이력 | 정격 토크만 비교 | 작업 주기 수명 계산 |
| 정밀한가 | 백래시·로스트 모션·강성 | 각분 하나로 판단 | 하중-각도 히스테리시스 |
| 오래 돌 수 있는가 | 효율·윤활·온도 | 무부하 효율 사용 | 토크-속도 열 시험 |
| 관절에 들어가는가 | 질량·중공·베어링·플랜지 | 외경만 비교 | 3D 간섭·하중 경로 |
| 유지할 수 있는가 | 윤활·씰·교체 절차 | 무보수 가정 | 상태 기준선·점검 계획 |
선정은 감속기 단품이 아니라 관절 시스템으로 끝낸다
모터 관성, 감속비, 출력 베어링, 브레이크, 엔코더와 하우징을 조합해 가속 성능과 열, 무게 중심을 계산합니다. 같은 감속기도 주변 구조에 따라 관절 강성과 효율이 달라집니다.
하모닉·RV·유성 감속기 비교로 후보를 좁힌 뒤 완성 관절 성능 시험에서 토크·백래시·열·수명을 확인합니다.
RV 감속기에서 자주 묻는 질문
RV 감속기와 사이클로이드 감속기는 같은 말인가요?
RV는 사이클로이드 원리를 사용하는 정밀 감속기 계열이지만 1단 스퍼기어, 크랭크축과 주축 구조를 포함한 구체적 구성은 제품별로 다릅니다.
RV 감속기는 백래시가 전혀 없나요?
아닙니다. 정밀하게 작게 관리하지만 간극·탄성·마찰이 합쳐진 로스트 모션과 하중 변형은 남습니다.
하모닉 감속기보다 항상 강한가요?
큰 하중과 충격에서 유리한 경향이 있지만 크기·모델·장착과 하중 방향에 따라 달라집니다.
두 장의 RV 기어를 쓰는 이유는 무엇인가요?
편심력과 진동을 상쇄하고 접촉 하중을 나눠 더 안정적인 회전과 강성을 얻기 위해서입니다.
감속기만 바꾸면 관절 정밀도가 좋아지나요?
베어링·하우징·엔코더·조립과 제어 오차가 함께 남으므로 완성 관절에서 다시 측정해야 합니다.
마지막 확인: 2026년 7월 24일. RV는 Nabtesco의 등록 상표가 포함된 정밀 감속기 명칭입니다. 감속비·허용 토크·수명·윤활·설치 조건은 반드시 해당 모델의 최신 공식 사양을 확인해야 합니다.
