협동로봇은 한 가지 ‘협동 모드’로 안전해지는 장비가 아닙니다. 안전 감시 정지, 핸드가이딩, 속도·이격거리 감시, 동력·힘 제한을 작업 단계별로 선택하고 공구·작업물까지 포함해 검증해야 합니다.
아래에서는 용어의 차이를 실제 시스템 경계, 실패 조건과 검증 순서로 나눠 살펴봅니다.
협동로봇 안전은 네 방식 중 작업에 맞는 보호 원리를 고르는 일이다

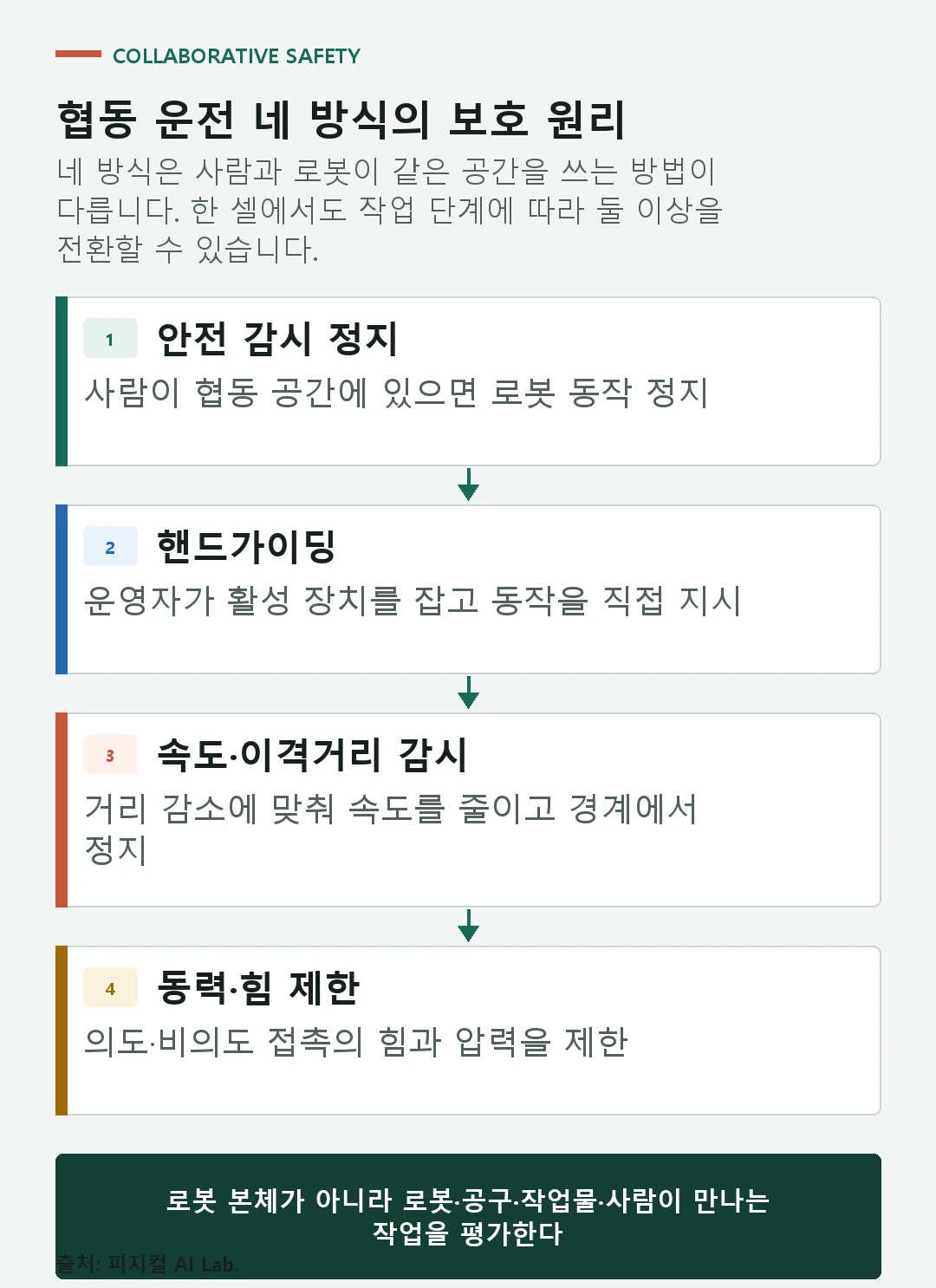

협동 운전의 네 방식은 안전 감시 정지, 핸드가이딩, 속도·이격거리 감시, 동력·힘 제한입니다. 차이는 사람이 가까워졌을 때 로봇을 멈추는지, 거리에 맞춰 감속하는지, 사람이 직접 유도하는지, 접촉 자체를 제한된 조건에서 허용하는지에 있습니다.
이 분류는 PL·SIL 같은 안전 기능의 성능 수준과 다른 질문입니다. 먼저 작업 단계와 접촉 가능성을 정하고 적합한 협동 방식을 선택한 뒤, 그 방식을 실현하는 정지·감시·제한 기능의 요구 성능과 구조를 계산해야 합니다.
협동은 로봇의 속성이 아니라 사람과 로봇이 수행하는 작업의 속성이다
NIST의 작업 기반 인간–로봇 협업 안전 연구는 공구, 예상 접촉의 성격과 지속시간, 사람에게 전달되는 힘과 압력까지 위험평가에 넣습니다. ‘협동로봇’ 제품을 샀다는 사실보다 무엇을 들고 어디에서 어떻게 움직이는지가 더 중요하다는 뜻입니다.
같은 로봇도 둥근 빈 그리퍼를 천천히 움직일 때와 날카로운 공구로 무거운 부품을 운반할 때 위험이 다릅니다. 로봇 본체 인증 자료는 시작점일 뿐이며 통합된 셀과 실제 작업을 다시 평가해야 합니다.
안전 감시 정지는 사람이 들어오면 로봇 동작을 멈춘다
안전 감시 정지에서는 로봇이 협동 공간에 사람이 없을 때 자동으로 움직이고, 사람이 진입하면 안전 기능이 동작을 정지한 상태로 유지합니다. 사람은 멈춘 로봇 가까이에서 검사·로딩·언로딩 같은 작업을 하고, 조건이 만족된 뒤에만 자동 동작이 재개됩니다.
핵심 검증값은 보호장치의 감지 시간, 안전 제어의 반응 시간, 로봇의 실제 정지시간과 정지거리입니다. 최대 속도·하중·뻗은 자세에서 측정한 최악값을 공간 경계와 연결하지 않으면 사람이 먼저 위험점에 도달할 수 있습니다.
핸드가이딩은 운영자의 입력 장치와 활성 조건이 핵심이다
핸드가이딩은 운영자가 로봇 또는 안내 장치를 잡고 원하는 방향으로 움직임을 지시하는 방식입니다. 단순히 중력보상 모드를 켜는 것이 아니라, 의도적인 활성 장치와 제한 속도, 비상정지, 손을 놓았을 때의 동작이 안전 설계에 포함돼야 합니다.
운영자가 공구와 부품 사이에 끼일 수 있는지, 가이드 손잡이에서 손을 떼면 로봇이 어떻게 멈추는지, 자동 모드로 전환될 때 별도 확인이 필요한지 시험합니다. 교육과 모드 표시가 불명확하면 수동 유도 중 예기치 않은 자동 움직임이 생길 수 있습니다.
속도·이격거리 감시는 접근할수록 감속하고 경계에서 정지한다
속도·이격거리 감시는 사람과 위험 부위 사이의 거리를 안전 센서로 추정하고, 사람이 가까워질수록 로봇 속도를 낮추거나 정지시킵니다. 필요한 거리는 사람의 접근 속도, 로봇의 이동 속도, 감지·처리·정지 시간과 위치 불확실성을 합쳐 결정합니다.
사람의 몸 일부가 가려지거나 반사 물체가 있는 조건, 로봇이 센서 시야를 가리는 자세, 여러 사람이 동시에 접근하는 경우도 포함해야 합니다. 일반 비전 모델의 사람 감지 결과는 요구되는 진단과 고장 반응을 갖춘 안전 감시 기능을 자동으로 대신하지 않습니다.
동력·힘 제한은 접촉 결과를 작업물까지 포함해 제한한다
동력·힘 제한 방식은 로봇과 사람의 접촉이 발생하더라도 힘·압력·에너지와 접촉 형태가 허용 범위 안에 머물도록 기계와 제어를 설계합니다. 로봇의 질량, 속도, 관절 토크 제한, 표면 형상과 순응성이 모두 접촉 결과에 영향을 줍니다.
ISO/TS 15066:2016은 협동 산업용 로봇 시스템과 작업환경에 관한 보완 지침을 제공합니다. 다만 인체 부위별 값만 복사할 것이 아니라 접촉이 자유롭게 밀려나는 일시 접촉인지, 구조물 사이에 끼이는 준정적 접촉인지 구분해 실제 공구와 부품으로 측정해야 합니다.
네 방식은 사람의 역할과 접촉 가능성으로 선택한다
사람이 로봇 정지 중에만 접근한다면 안전 감시 정지가 단순할 수 있고, 직접 경로를 가르쳐야 한다면 핸드가이딩이 필요할 수 있습니다. 동시 작업이지만 접촉을 피하려면 거리감시, 접촉 가능성을 설계에 포함한다면 동력·힘 제한이 후보가 됩니다.
하나의 셀에서 공정 단계별로 방식을 바꿀 수도 있습니다. 예를 들어 접근 중에는 거리감시로 감속하고, 부품을 잡는 구간에서는 정지하며, 셋업 단계에서는 핸드가이딩을 쓰는 식입니다. 전환 조건도 안전 기능으로 검증해야 합니다.
| 협동 방식 | 사람이 가까울 때 | 주요 검증값 |
|---|---|---|
| 안전 감시 정지 | 로봇 동작 정지 | 감지·정지시간, 재시작 |
| 핸드가이딩 | 사람 입력으로 제한 동작 | 활성 장치, 제한속도, 해제 |
| 속도·이격거리 감시 | 거리별 감속·정지 | 보호거리, 센서 범위·가림 |
| 동력·힘 제한 | 제한된 접촉 허용 | 힘·압력, 끼임, 공구 형상 |
공구와 작업물이 로봇 본체의 안전 특성을 바꾼다
그리퍼의 날카로운 모서리, 용접 토치, 뜨거운 표면, 깨질 수 있는 유리와 무거운 부품은 로봇 본체의 힘 제한만으로 사라지지 않는 위험입니다. 공구 질량은 정지거리를 늘리고, 부품이 회전하거나 떨어지면 별도의 충격과 비산 위험을 만듭니다.
사람과 로봇 사이의 접촉만 볼 것이 아니라 사람–공구, 사람–작업물, 사람–고정 구조물 사이의 끼임점을 모두 표시해야 합니다. 필요하면 모서리 완화, 수동 커버, 고정 가드와 작업 순서 변경을 협동 기능과 함께 사용합니다.

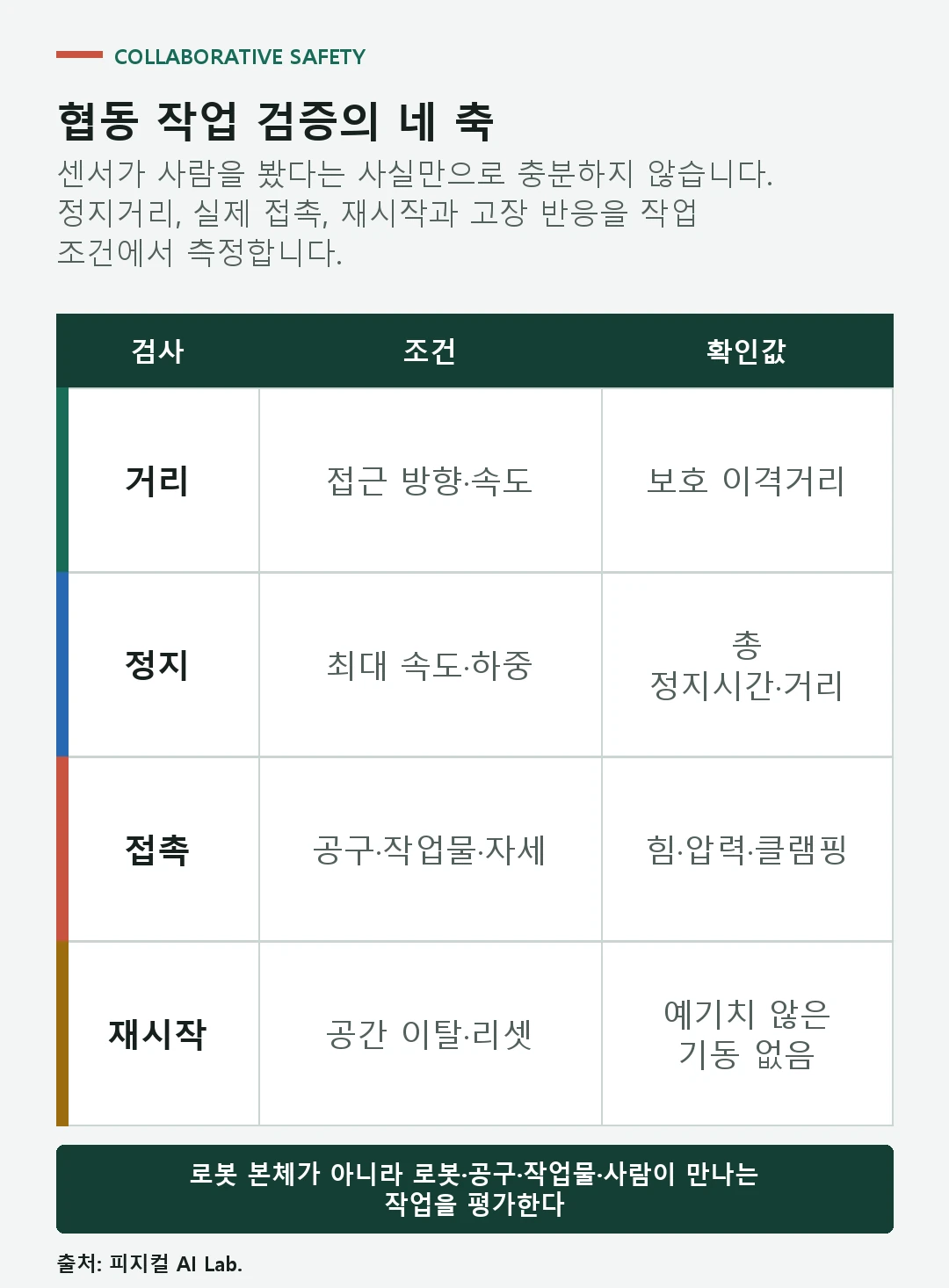

검증은 센서 표시가 아니라 거리·정지·접촉의 실측으로 끝낸다
거리감시 화면에 사람이 표시되는 것과 보호거리가 확보되는 것은 다릅니다. 감지에서 안전 출력, 로봇 감속과 완전 정지까지의 총 시간을 측정하고 가장 빠른 접근 방향과 가장 늦게 멈추는 자세로 반복해야 합니다.
동력·힘 제한은 로봇 충돌 감지가 작동했다는 로그만으로 합격시키지 않습니다. 실제 공구와 작업물, 예상 접촉 위치에서 힘과 압력, 접촉 지속시간을 측정하고 센서 고장과 토크 제한 포화에서도 안전 상태로 가는지 확인해야 합니다.
정지 뒤 재시작과 모드 전환이 두 번째 위험점이다
사람이 보호 공간에서 나갔다고 곧바로 움직이면, 다른 사람이 남아 있거나 공구를 정리하지 못한 상태에서 기동할 수 있습니다. 공간 비움 확인, 의도적인 리셋, 기동 경고와 시야 확보를 작업에 맞게 설계해야 합니다.
교시·수동·자동·협동 모드의 전환 권한과 표시도 중요합니다. 전원 복귀, 통신 복구, 센서 재연결 뒤에는 이전 명령을 재실행하지 말고 안전한 정지 상태에서 조건을 다시 확인하도록 상태 머신을 구성합니다.
도입 게이트는 위험평가에서 변경 관리까지 이어진다
ISO 10218-2:2025는 산업용 로봇 애플리케이션과 셀의 설계·통합·시운전·운영·유지보수·폐기를 다룹니다. 협동 운전도 이 전체 수명주기 안에서 통합자와 사용자의 책임, 검증 자료와 사용 정보를 남겨야 합니다.
속도, 공구, 부품, 레이아웃, 안전 센서, 로봇 소프트웨어가 바뀌면 기존 측정값의 적용 범위를 다시 판단합니다. ‘작은 변경’이 정지거리나 접촉 위치를 바꿀 수 있으므로 변경 승인과 재시험 조건을 미리 문서화하는 편이 안전합니다.
| 게이트 | 필수 산출물 | 재검토 계기 |
|---|---|---|
| 위험평가 | 작업 단계·위험점·사람 역할 | 새 공정·사람 동선 |
| 안전 설계 | 협동 방식·안전 기능·경계 | 속도·하중·레이아웃 |
| 검증 | 정지거리·힘·압력·고장 시험 | 공구·센서·제어 변경 |
| 운영 | 점검·교육·복구·변경 기록 | 사고·근접사고·정비 |
협동 안전은 여러 보호 계층을 증거로 연결해야 한다
ISO 10218-1:2025는 산업용 로봇 자체의 안전 요구를, ISO 10218-2:2025는 통합된 애플리케이션과 셀을 다룹니다. 두 문서의 범위 차이를 지키고 피지컬 AI 안전 계층과 연결하면 학습 모델, 일반 제어와 독립 안전 기능의 책임을 섞지 않을 수 있습니다.
실무에서는 관절 브레이크와 안전 정지도 함께 확인해야 합니다. 최종 안전 판단은 로봇 이름이나 마케팅 용어가 아니라 위험별 보호수단, 측정 결과, 고장 반응과 운영 절차가 한 줄로 이어지는지에 달려 있습니다.
협동로봇 안전 운전 4가지에서 자주 묻는 질문
협동로봇이면 안전펜스가 항상 필요 없나요?
아닙니다. 작업 위험과 선택한 협동 방식, 공구·작업물과 주변 설비에 따라 고정 가드나 부분 펜스가 필요할 수 있습니다.
속도를 낮추면 동력·힘 제한 검증을 생략할 수 있나요?
낮은 속도는 도움이 되지만 유효 질량, 접촉 형상, 끼임과 제어 오차가 남습니다. 실제 작업 조건에서 힘·압력과 정지 반응을 검증해야 합니다.
일반 카메라로 속도·이격거리 감시를 구현해도 되나요?
안전 기능에 요구되는 진단 범위, 고장 반응과 성능을 충족하는지 별도로 입증해야 합니다. 일반 인식 성능만으로 안전 기능이 되지는 않습니다.
핸드가이딩과 로봇을 손으로 밀어 움직이는 것은 같은가요?
같지 않습니다. 핸드가이딩에는 의도적인 활성 장치, 제한 동작, 정지와 모드 전환 조건이 포함됩니다.
협동 셀을 바꿀 때 무엇부터 재검증하나요?
바뀐 공구·하중·속도·레이아웃이 위험점, 정지거리와 접촉 결과에 미치는 영향을 먼저 평가하고 관련 시험을 다시 수행합니다.
이 글은 협동 산업용 로봇의 안전 개념을 설명합니다. 실제 적합성 판단과 검증은 적용 표준의 정식 문서, 현지 법규, 제조사 지침과 자격을 갖춘 안전 전문가의 위험평가를 따라야 합니다.
