로봇 관절 베어링은 축을 돌게 하는 부품이면서 외력과 모멘트를 받아 감속기와 엔코더의 정렬을 지키는 구조 부품입니다. 크로스롤러는 한 개로 방사·축·모멘트 하중을 받기 좋고, 앵귤러 콘택트는 조합과 예압으로 강성과 고속 성능을 조정하며, 박형 베어링은 단면을 줄이는 대신 하우징 강성과 변형에 더 민감합니다. 이름보다 하중 방향, 모멘트, 회전 속도, 공간, 예압과 조립 공차를 함께 봐야 합니다.
관절 베어링은 출력축의 자세를 지킨다
로봇 손끝의 힘은 긴 링크를 거쳐 관절에 큰 모멘트로 들어옵니다. 베어링이 기울면 감속기 치면과 엔코더 간격이 틀어지고, 위치 오차와 마찰이 함께 커질 수 있습니다.
로봇 액추에이터 구조에서 베어링을 단순 지지 부품이 아니라 하우징·감속기·출력 플랜지를 묶는 정밀 기준으로 봐야 하는 이유입니다.
하중은 방사·축·모멘트로 나눠 본다
방사 하중은 축에 수직, 축 하중은 축 방향으로 작용합니다. 모멘트 하중은 베어링 중심에서 떨어진 힘이 관절을 기울이려는 효과이며 로봇 링크가 길수록 커집니다.
정격 하중 하나만 비교하면 실제 조합 하중을 놓칩니다. 작업 자세별 힘과 거리로 모멘트를 계산하고 충격·가감속·사람 접촉의 하중 계수를 더합니다.

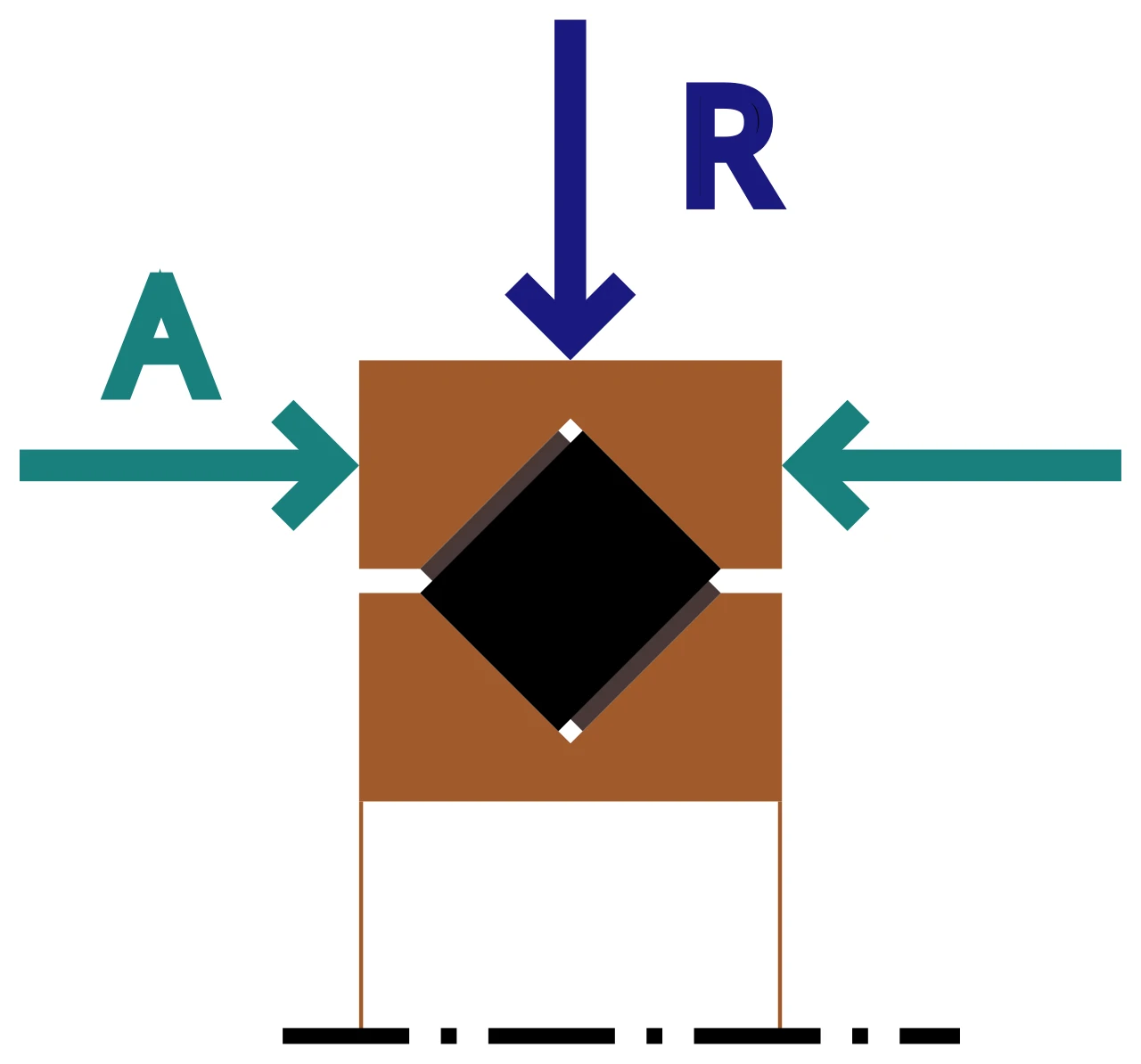

크로스롤러는 한 줄에서 하중 방향을 교차시킨다
원통 롤러를 서로 직각으로 번갈아 배치해 하나의 링이 여러 방향 하중과 모멘트를 받을 수 있습니다. 큰 접촉 면적과 짧은 축 방향 길이가 관절과 회전 테이블에 유리합니다.
THK 공식 자료는 크로스롤러 링이 방사·축·모멘트 하중을 한 개로 받고 산업용 로봇 관절에 쓰인다고 설명합니다.
크로스롤러의 강점은 조립 민감성과 함께 온다
높은 강성과 작은 단면은 장점이지만 분할 링, 예압, 하우징 평탄도와 체결 변형에 민감할 수 있습니다. 볼트를 순서 없이 조이면 회전 토크가 구간별로 달라질 수 있습니다.
내륜 회전·외륜 회전, 일체형·분할형과 장착 구멍 유무를 구조에 맞춰 선택합니다. 설치 뒤 전 각도 회전 토크와 런아웃을 측정해야 합니다.
앵귤러 콘택트는 접촉각과 조합으로 하중을 나눈다
볼과 궤도의 접촉선이 비스듬해 방사 하중과 한 방향 축 하중을 함께 받습니다. 두 개를 DB·DF·DT로 조합하면 축 하중 방향과 모멘트 강성, 허용 변위를 조정할 수 있습니다.
NTN의 앵귤러 콘택트 베어링 기술 자료처럼 접촉각·예압·배열과 속도 한계를 함께 확인합니다. 한 개 제품명만으로 조합 성능이 결정되지 않습니다.
박형 베어링은 공간을 줄이지만 주변 구조가 더 중요하다
박형 베어링은 축경이 커져도 단면이 작아 중공 배선과 가벼운 관절에 유리합니다. 대신 링 자체가 얇아 하우징 원형도와 강성, 체결 변형의 영향을 더 받을 수 있습니다.
SKF Reali-Slim 공식 카탈로그의 하중·간극·재질 조건처럼 목표 단면뿐 아니라 실제 지지 구조를 기준으로 선택합니다.
| 종류 | 주요 장점 | 주요 제약 | 잘 맞는 관절 |
|---|---|---|---|
| 크로스롤러 | 한 개로 모멘트·복합 하중 | 장착 변형·예압 민감 | 출력 플랜지·허리·어깨 |
| 앵귤러 콘택트 쌍 | 고속·배열 조정 | 두 베어링 간격과 예압 필요 | 모터축·고속 축 |
| 박형 볼 베어링 | 큰 내경·작은 단면 | 하우징 강성 민감 | 중공 배선·경량 관절 |
| 깊은 홈 볼 | 단순·저비용·고속 | 큰 모멘트에는 조합 필요 | 보조축·저하중 축 |
| 테이퍼 롤러 | 큰 복합 하중·강성 | 마찰·조립·무게 | 고하중 회전축 |
예압은 유격을 줄이지만 마찰과 열을 늘린다
예압을 주면 하중이 걸리기 전의 내부 간극을 줄여 강성과 회전 정밀도를 높일 수 있습니다. 너무 크면 구동 토크, 온도와 접촉 응력이 올라 수명이 줄어듭니다.
관절이 차가울 때와 뜨거울 때 재질 팽창이 다르므로 운전 온도에서 잔류 예압을 확인합니다. 감속기와 하우징이 베어링 링을 조이는 효과도 계산에 넣습니다.
수명 계산은 모멘트와 왕복 운동을 반영해야 한다
로봇 관절은 일정 방향 회전보다 작은 각도로 반복 왕복하는 경우가 많습니다. 짧은 스트로크는 윤활막 형성을 방해하고 같은 접촉부를 반복해 프레팅을 만들 수 있습니다.
THK의 크로스롤러 수명 기준도 온도·충격·왕복 각도와 윤활을 별도로 고려합니다. L10 계산만으로 현장 수명을 단정하지 않습니다.
강성은 베어링 단품보다 장착부 전체에서 측정한다
베어링 변형이 작아도 얇은 하우징, 볼트 플랜지와 출력 링크가 휘면 손끝 오차가 커집니다. 관절에 모멘트를 걸고 출력 플랜지의 각변위와 반복성을 측정합니다.
출력축 엔코더가 읽는 각도와 외부 기준 측정을 비교하면 센서 뒤의 구조 변형을 구분할 수 있습니다.
윤활과 씰은 저속 정밀도와 수명을 함께 바꾼다
그리스 점도와 충전량은 마찰과 온도, 누유와 수명에 영향을 줍니다. 씰을 강하게 하면 오염 방지는 좋아지지만 작은 토크 제어에서 히스테리시스가 커질 수 있습니다.
분진·수분·세정제와 식품 환경을 고려해 씰과 윤활을 선택하고, 교체 주기와 재윤활 접근성을 설계 단계에서 확보합니다.
| 검증 항목 | 측정 방법 | 이상 징후 | 가능한 원인 |
|---|---|---|---|
| 회전 토크 | 전 각도 저속 구동 | 구간별 급증 | 하우징 변형·과예압 |
| 런아웃 | 다이얼·외부 계측 | 반복 편심 | 끼워맞춤·기준면 |
| 강성 | 모멘트-각변위 | 비선형·히스테리시스 | 간극·체결부 변형 |
| 온도 | 작업 주기 열평형 | 지속 상승 | 윤활·예압·씰 |
| 진동·소음 | 속도별 스펙트럼 | 특정 주파수 증가 | 손상·오염·정렬 |

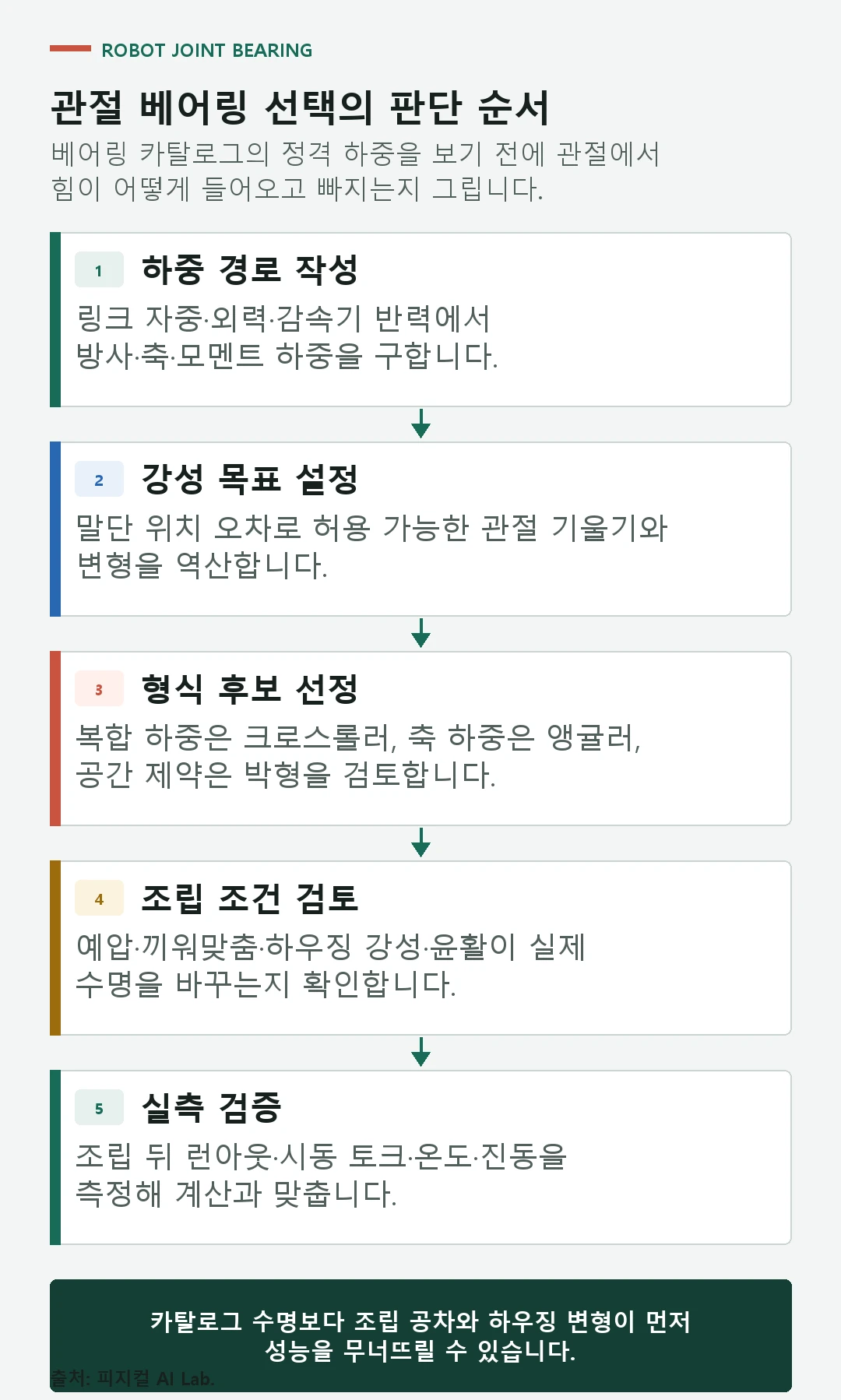

선택은 공간보다 하중 경로를 먼저 그린다
손끝 힘이 링크와 출력 플랜지, 베어링, 하우징으로 어떻게 닫히는지 그리면 필요한 베어링 위치와 간격이 보입니다. 그 뒤 중공축, 감속기와 모터 공간을 맞춥니다.
관절 성능 시험에서 조립 후 마찰·강성·열·수명 변화를 확인해야 설계 계산이 실제 관절에서 유지되는지 알 수 있습니다.
로봇 관절 베어링에서 자주 묻는 질문
크로스롤러 베어링 하나가 볼 베어링 두 개보다 항상 좋은가요?
아닙니다. 큰 모멘트와 짧은 축 길이에는 유리하지만 속도·마찰·조립성·비용에 따라 앵귤러 콘택트 조합이 더 적합할 수 있습니다.
박형 베어링은 일반 베어링보다 약한가요?
단면이 작아 주변 하우징 변형에 민감할 수 있지만 제품별 정격과 구조가 다릅니다. 실제 조합 하중과 장착 강성으로 판단해야 합니다.
예압을 크게 주면 백래시가 완전히 없어지나요?
유격은 줄지만 구조 탄성·감속기 히스테리시스는 남고 마찰과 열, 수명 부담이 커질 수 있습니다.
로봇의 작은 왕복 운동도 베어링 수명 계산에 들어가나요?
들어가야 합니다. 작은 왕복각은 윤활막과 프레팅 문제를 만들 수 있어 연속 회전과 다른 조건으로 검토합니다.
베어링 교체 뒤 무엇을 다시 측정해야 하나요?
회전 토크, 런아웃, 예압, 관절 강성, 엔코더 기준과 작업 온도를 다시 확인하는 편이 안전합니다.
마지막 확인: 2026년 7월 24일. 베어링 선정은 제품별 정격·끼워맞춤·윤활·온도·하우징 강성과 실제 하중 이력이 필요합니다. 본문은 특정 모델의 설계 승인을 대신하지 않습니다.
