로봇 모터 드라이버는 배터리나 전원 공급기의 DC 전력을 모터가 필요한 3상 전압과 전류로 바꾸는 장치입니다. 동시에 엔코더와 전류 센서를 읽고 FOC를 실행하며, 과전류·과전압·과열·통신 끊김 때 출력을 제한합니다. 관절이 흔들리거나 뜨거워지는 문제는 모터만이 아니라 드라이버의 센싱과 스위칭, 보호 설정에서 시작되기도 합니다.
모터 드라이버는 전력 변환기이자 가장 빠른 제어기다
전력부는 DC 링크 커패시터와 6개의 스위칭 소자로 구성된 3상 인버터, 게이트 드라이버, 전류·전압 센서로 이루어집니다. 제어부는 MCU나 FPGA에서 전류 루프와 PWM을 실행하고 엔코더·온도·통신을 처리합니다.
보호부는 소프트웨어보다 빠른 하드웨어 과전류 차단, 버스 과전압·저전압, 스위치와 모터 온도, 위치 센서 이상을 감시합니다. 상위 컴퓨터가 멈춰도 제한된 시간 안에 토크를 제거할 수 있어야 합니다.

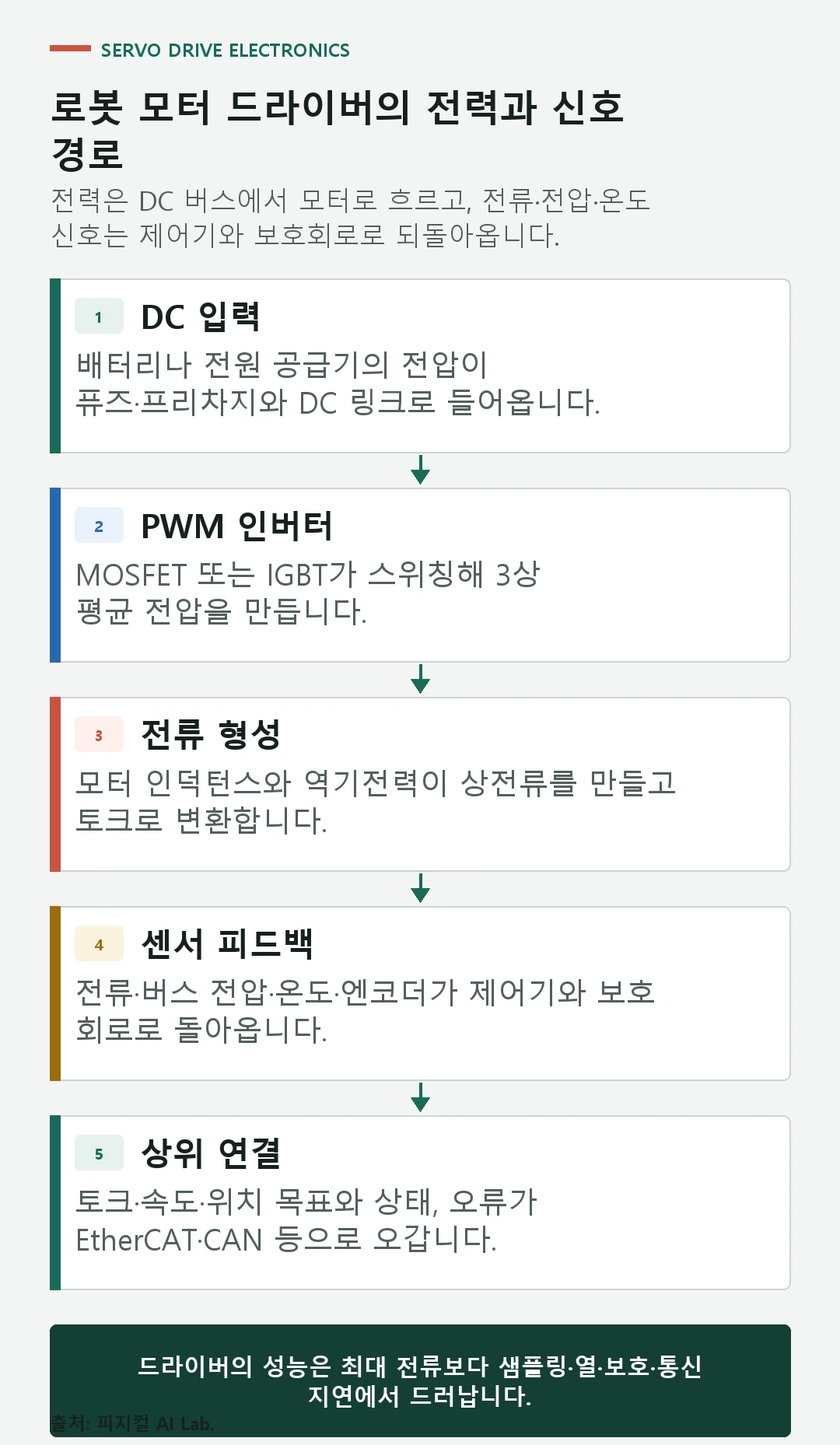

DC 전원이 관절 토크로 바뀌는 순서
DC 입력에서는 배터리나 전원 공급기의 전압이 퓨즈·프리차지와 DC 링크로 들어옵니다. PWM 인버터에서는 MOSFET 또는 IGBT가 스위칭해 3상 평균 전압을 만듭니다. 전류 형성에서는 모터 인덕턴스와 역기전력이 상전류를 만들고 토크로 변환합니다.
센서 피드백에서는 전류·버스 전압·온도·엔코더가 제어기와 보호 회로로 돌아옵니다. 상위 연결에서는 토크·속도·위치 목표와 상태, 오류가 EtherCAT·CAN 등으로 오갑니다.

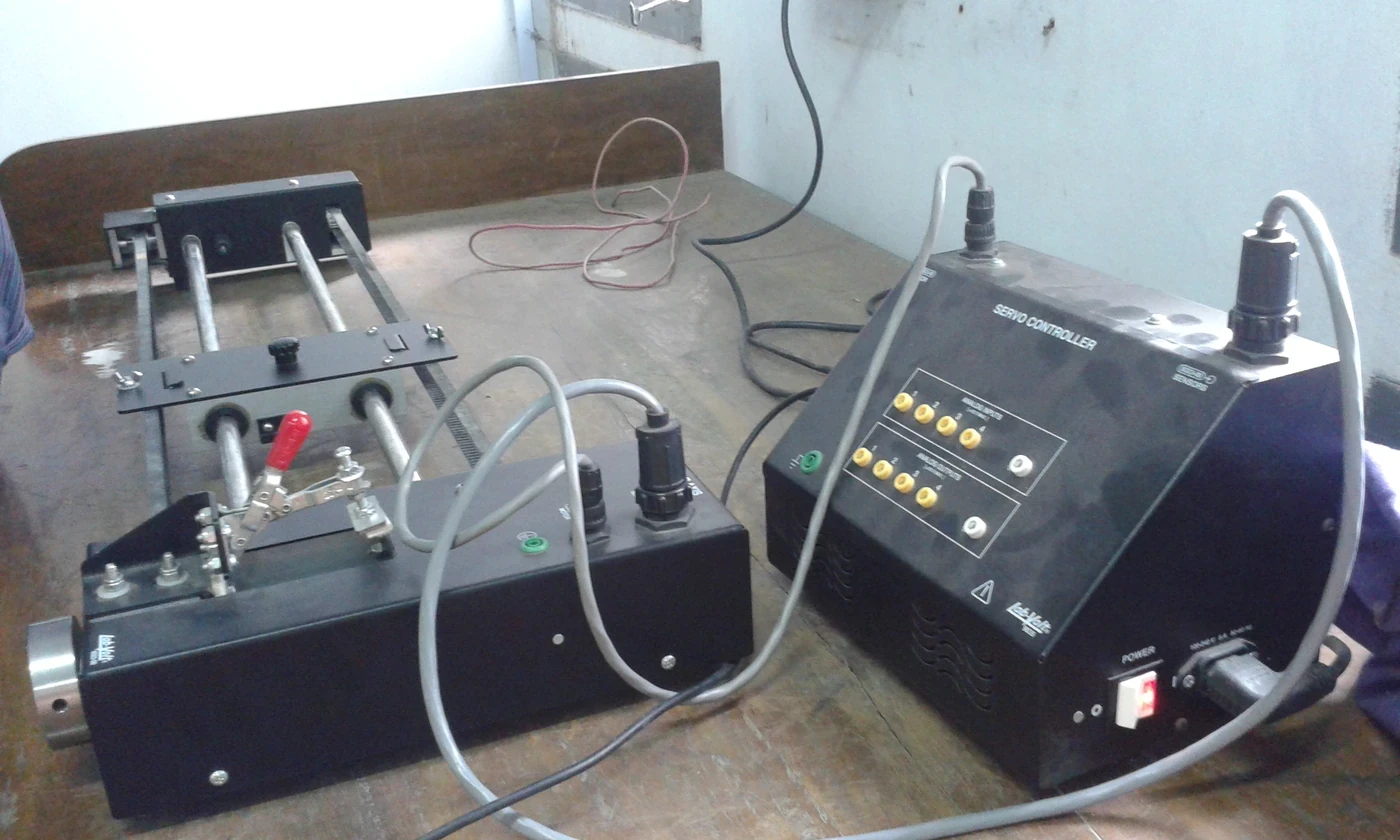

시험 장치에서 드라이버가 맡는 역할
모터 시험대에서는 드라이버가 모터와 부하 장치 사이의 토크를 제어하고 모든 전류·속도·온도를 기록합니다. 같은 모터라도 드라이버 전압과 전류 루프, PWM 주파수가 다르면 최대 속도와 발열, 소음이 달라집니다.
관절 내장형 드라이버는 모터 배선을 짧게 하고 모듈화를 높이지만 열과 공간, 충격을 직접 받습니다. 중앙 집중형은 냉각과 정비가 쉽지만 여러 가닥의 모터·엔코더 케이블과 전자파 간섭을 관리해야 합니다.
게이트 드라이버와 전류 센서가 토크 품질을 결정한다
DC 링크에서는 커패시터가 스위칭 전류와 회생 에너지를 흡수하고 버스 전압 변동을 줄입니다. 데드타임에서는 상하 스위치 동시 도통을 막지만 전압 오차와 저속 토크 왜곡을 만듭니다.
전류 샘플링에서는 PWM 노이즈가 적고 전류가 관측 가능한 시점에 ADC를 동기화해야 합니다. 하드웨어 차단에서는 소프트웨어 주기를 기다리지 않고 스위치 과전류를 즉시 차단하는 경로가 필요합니다.
관절 내장형과 중앙 집중형 드라이버의 차이
드라이버 배치는 로봇의 열, 배선, 정비와 통신 구조를 함께 바꿉니다.
휴머노이드처럼 관절 수가 많은 로봇은 분산형이 배선과 모듈 교체에 유리할 수 있지만 각 관절의 냉각과 전원 버스 보호가 어려워집니다.
| 구성 | 장점 | 한계 | 적합한 조건 |
|---|---|---|---|
| 관절 내장형 | 짧은 모터선·모듈화 | 열·충격·공간 제약 | 다관절·분산 제어 |
| 링크 분산형 | 몇 개 관절을 한 보드로 묶음 | 링크 배선·정비 복잡 | 팔·다리 모듈 |
| 중앙 집중형 | 냉각·전력 관리 용이 | 긴 모터선·EMI·커넥터 증가 | 고정형 로봇·제어함 |
| 스마트 액추에이터 | 모터·센서·제어 일체화 | 공급사 종속·열 밀도 | 빠른 통합·교체 |
드라이버 사양표에서 전류 외에 볼 값
연속·피크 전류만 보면 드라이버가 실제 토크를 얼마나 정확하고 오래 만드는지 알 수 없습니다.
버스 전압과 모터 인덕턴스, PWM 주파수는 서로 연결됩니다. 낮은 인덕턴스 모터는 전류 리플이 커질 수 있어 스위칭 손실과 센서 대역폭까지 같이 봐야 합니다.
| 항목 | 필요 사양 | 영향 | 확인 방법 |
|---|---|---|---|
| 전류 | 연속·피크·시간·정확도 | 토크·열·보호 | 로드셀과 전류 로그 |
| PWM | 주파수·데드타임·변조 | 소음·리플·스위칭 손실 | 상전류·스위치 온도 |
| 버스 | 전압 범위·회생 흡수 | 최대 속도·과전압 | 감속·하강 시험 |
| 지연 | 전류 주기·통신·센서 | 안정성·충돌 반응 | 타임스탬프·주파수 응답 |
전력·제어·열을 함께 설계하는 순서
전력 예산에서는 모든 관절의 동시 피크와 평균 전력, 회생 에너지를 계산합니다. 모터 매칭에서는 저항·인덕턴스·역기전력·극쌍과 전류 센서 범위를 맞춥니다. 배치 선택에서는 열 경로·배선·정비·충격 조건으로 내장형과 중앙형을 고릅니다.
보호 설계에서는 퓨즈·프리차지·하드웨어 과전류·과전압·온도 제한을 독립적으로 둡니다. 최악 조건 시험에서는 배터리 최고·최저 전압과 막힘·급감속·통신 단절을 재현합니다.
과전압·노이즈·열로 나타나는 고장
프리차지 누락에서는 큰 DC 링크 커패시터의 돌입 전류가 커넥터와 스위치를 손상시킵니다. 회생 과전압에서는 로봇 하강과 급감속 에너지가 배터리나 저항으로 빠지지 못해 버스가 상승합니다. 열 센서 위치 오류에서는 스위치 접합부보다 멀리 측정해 보호가 늦게 동작합니다.
그라운드·EMI 문제에서는 스위칭 노이즈가 엔코더와 통신, 전류 센서에 들어가 토크가 흔들립니다. 통신 단절 정책 부재에서는 마지막 토크 명령이 남거나 관절마다 다른 시점에 멈춥니다.
부하 장치에서 보호 동작까지 검증하는 방법
무부하 전류에서는 센서 오프셋과 상불균형, PWM 리플을 확인합니다. 정격 부하에서는 연속 전류에서 스위치·커패시터·커넥터 온도를 측정합니다. 급감속에서는 회생 때 버스 전압과 브레이크 저항·배터리 흡수를 봅니다.
막힘 시험에서는 기계적으로 고정된 상태에서 전류 제한과 차단 시간을 확인합니다. 통신 고장에서는 명령 끊김·CRC 오류·워치독에서 모든 관절이 정의된 상태로 전환되는지 봅니다.
상위 제어와 안전 회로가 만나는 경계
상위 제어기는 원하는 토크를 보내지만 드라이버는 전압·전류·온도와 통신 상태 안에서만 실행합니다. 제한이 걸렸다는 상태를 상위에 정확히 돌려주지 않으면 전신 제어가 존재하지 않는 토크를 계속 요구할 수 있습니다.
도식은 전력 흐름과 정보 흐름을 반대 방향으로 배치합니다. 토크를 만드는 경로와 고장을 감지·차단하는 경로를 분리하면 소프트웨어 한 계층에 안전을 몰아넣지 않게 됩니다.
회생 에너지와 비상 정지를 별도로 다뤄야 한다
드라이버의 피크 전류는 모터와 커넥터, 배터리의 허용 전류보다 클 수 있습니다. 어느 한 부품의 최대값만 보고 전체 시스템을 운전하면 다른 부품이 먼저 손상될 수 있습니다.
고전압 로봇 전원과 회생 에너지는 감전·화재 위험이 있습니다. 실제 설계와 시험은 전기 안전 규격, 절연·접지·보호 장치와 제조사 절차를 따라야 합니다.
FOC와 관절 시험 글로 이어 읽기
이 주제를 더 넓게 이해하려면 FOC 제어, 로봇 액추에이터 구조, 관절 액추에이터 성능 시험를 함께 읽는 편이 좋습니다. 각 글은 부품, 제어, 데이터 계층을 서로 다른 질문으로 나누어 설명합니다.
본문의 기술 범위는 다음 1차 자료를 기준으로 확인했습니다. ODrive 문서은 오픈소스 모터 드라이버의 전류·제어·보호 구성을 공개합니다. TI BLDC 모터 드라이버은 전류 센싱·게이트 드라이브·보호 기능을 포함한 모터 드라이버 자료를 제공합니다. ST Motor Control SDK은 PMSM FOC와 인버터 보호·튜닝의 구현 자료를 제공합니다. 수치와 적용 범위는 각 자료의 시험 조건을 벗어나 일반화하지 않았습니다.
로봇 모터 드라이버에서 자주 묻는 질문
모터 드라이버와 모터 컨트롤러는 같은 말인가요?
제품에 따라 같은 장치를 가리키기도 합니다. 이 글에서는 전력 인버터와 전류 제어, 센싱·보호를 포함한 장치를 뜻합니다.
피크 전류가 높으면 토크가 무조건 커지나요?
모터 토크 상수와 자속, 감속기, 전압 여유가 맞아야 합니다. 허용 시간과 열, 배터리·커넥터 한계도 확인해야 합니다.
관절마다 드라이버를 넣는 것이 좋은가요?
배선과 모듈화에는 유리하지만 열·충격·공간이 어려워집니다. 로봇 구조와 정비 전략에 따라 달라집니다.
회생 제동 에너지는 어디로 가나요?
배터리가 흡수하거나 DC 링크와 제동 저항, 다른 관절이 사용합니다. 흡수 경로가 없으면 버스 과전압이 생깁니다.
통신이 끊기면 드라이버는 어떻게 해야 하나요?
워치독으로 정해진 시간 안에 토크 제한·감속·브레이크 체결 등 정의된 안전 상태로 전환해야 합니다.
마지막 확인: 2026년 7월 25일. 본문은 로봇 모터 드라이버의 일반 구조를 설명합니다. 고전압·대전류 설계와 시험은 관련 전기 안전 규격과 제조사 절차를 따라야 합니다.
