로봇 관절 모터는 최대 토크 한 줄로 고를 수 없습니다. 작업 궤적에서 토크와 속도를 시간축으로 계산하고 감속기 효율과 반사 관성, RMS 토크, 피크 지속시간, 전압과 드라이브 한계를 함께 확인해야 합니다. 계산식과 선정·검증 순서를 실무 기준으로 정리합니다.
아래에서는 용어의 차이를 실제 시스템 경계, 실패 조건과 검증 순서로 나눠 살펴봅니다.
로봇 모터 선정은 카탈로그가 아니라 작업 궤적에서 시작한다
관절 각도, 속도, 가속도와 외력이 시간에 따라 어떻게 변하는지 먼저 정의합니다. 같은 최대 토크라도 0.1초만 필요한 축과 매 주기 절반 동안 필요한 축은 열과 드라이브 요구가 완전히 다릅니다.
이 글은 관절 작업 궤적을 모터·드라이브 용량으로 바꾸는 계산에 집중합니다. 완성 액추에이터의 성능 비교는 로봇 액추에이터 토크 밀도 글에서 별도로 다룹니다.
대표 작업 주기에 정지·가속·정속·감속·대기 구간을 모두 넣는다
한 사이클을 가장 힘든 운반 질량, 최대 도달 거리와 실제 목표 시간으로 만듭니다. 가속 구간만 잘라 계산하지 말고 정지 중 중력 유지, 감속과 다음 작업 대기까지 포함해야 RMS 토크와 냉각 시간을 구할 수 있습니다.
여러 제품이나 동작을 수행한다면 빈도가 높은 nominal cycle과 드물지만 허용해야 하는 worst-case cycle을 분리합니다. 드문 피크는 피크 한계로, 반복되는 조합은 열 평형으로 각각 검증합니다.
관절 부하 토크는 중력·관성·마찰·외력으로 나눠 계산한다
관절 토크의 시간 이력은 링크와 적재물의 중력 토크, 등가 관성에 각가속도를 곱한 관성 토크, 마찰과 공정 외력을 합해 구합니다. 자세에 따라 중력 모멘트 암이 바뀌므로 최대 페이로드 숫자만 곱하는 방식은 부족합니다.
마찰은 속도 방향과 온도에 따라 달라질 수 있습니다. 관절 마찰 보상 글의 식별값을 사용하되 선정 단계에서는 윤활 상태와 씰 마찰의 불확실성 여유를 따로 둡니다.
| 부하 항목 | 기본 계산 | 확인할 불확실성 |
|---|---|---|
| 중력 | 질량×중력×모멘트 암 | 자세·페이로드 위치 |
| 관성 | 등가 관성×각가속도 | 링크·적재물·감속기 관성 |
| 마찰 | 쿨롱+점성+씰 저항 | 온도·윤활·마모 |
| 외력 | 말단 힘의 관절 투영 | 충격·접촉·공정 편차 |
감속비와 효율을 적용해 관절 요구를 모터축 토크와 속도로 바꾼다
이상적인 감속기에서는 모터 속도가 관절 속도에 감속비를 곱한 값이고 모터가 부담할 부하 토크는 관절 토크를 감속비로 나눈 값입니다. 실제 계산에서는 구동 방향과 역구동 방향의 효율, 감속기 자체 마찰을 반영합니다.
감속비를 키우면 필요한 모터 토크는 줄지만 모터 속도와 감속기 손실이 커지고 출력측 백래시와 탄성의 영향이 달라집니다. 토크 조건만 맞춘 뒤 회전수 한계를 넘기는 조합을 피해야 합니다.
모터와 감속기 관성은 입력축으로 환산해 가속 토크에 더한다
부하 관성을 모터축으로 반사하면 대략 감속비의 제곱으로 나뉘지만 모터 로터와 감속기 입력부 관성은 그대로 가속해야 합니다. Oriental Motor의 공식 용량 계산 자료도 관성, 요구 토크, RMS 부하 토크와 속도를 함께 계산하도록 안내합니다.
관성비는 제어 응답과 외란 민감도에 영향을 주지만 하나의 보편적 상한만으로 합격을 결정하지 않습니다. 감속기 강성, 센서 위치와 제어 대역을 포함한 모델과 실제 주파수 응답으로 안정성을 확인합니다.
권선과 철심의 실제 구조가 반복 전류를 열로 바꾼다
모터 토크는 전류와 연결되고 권선 저항의 손실은 전류 제곱에 비례해 커집니다. 그래서 짧은 피크 전류가 가능해도 같은 전류를 반복하거나 오래 유지하면 권선 온도 한계를 넘을 수 있습니다.

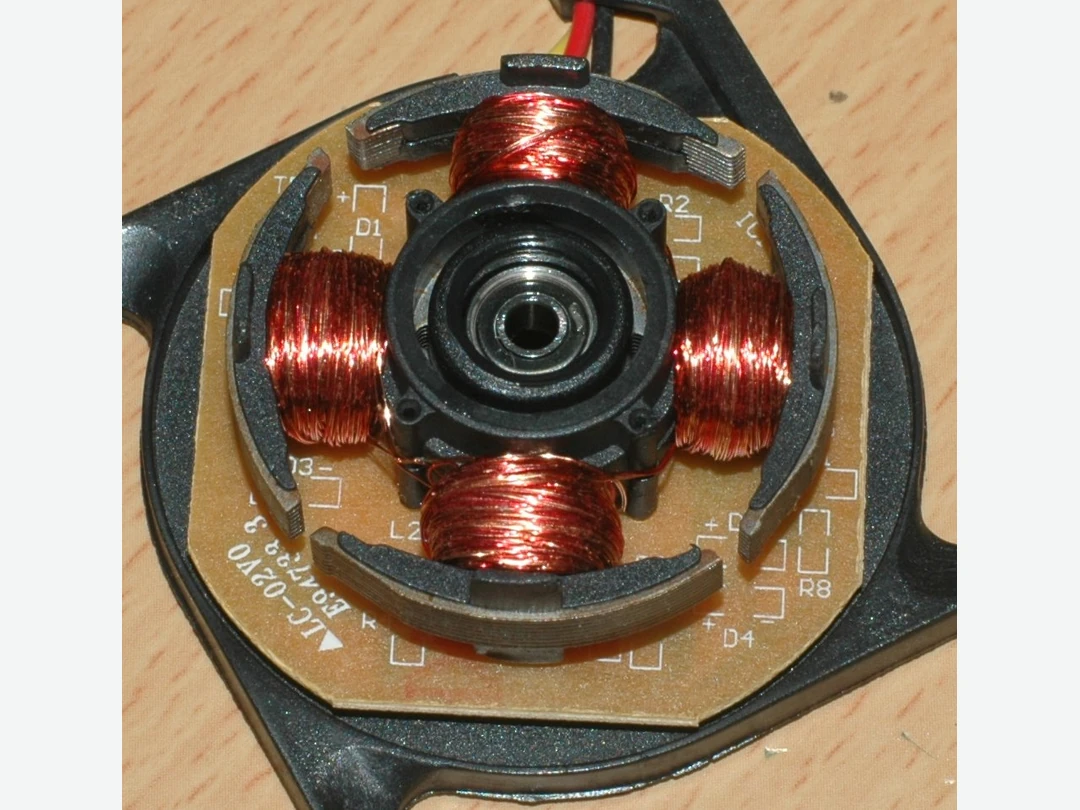

사진은 브러시리스 모터의 고정자 철심과 구리 권선을 보여주는 물리 예시입니다. 실제 로봇용 모터의 냉각 경로와 온도 센서 위치는 구조마다 다르므로 카탈로그의 열 조건과 조립 상태를 일치시켜야 합니다.
RMS 토크로 한 작업 주기의 연속 열 부하를 계산한다
구간 i의 모터 토크가 T_i이고 지속시간이 t_i라면 RMS 토크는 sqrt(Σ(T_i²×t_i)/Σt_i)로 계산합니다. 정지 유지 토크와 대기 시간도 주기에 포함하고 회생 감속 구간도 토크 제곱에는 기여합니다.
maxon 공식 모터 정보의 선정 원칙처럼 RMS 요구는 연속 또는 nominal torque 범위와 비교하고 최대 요구는 stall·peak 범위를 확인합니다. 정격값의 주변 온도, 장착판과 냉각 조건이 현장과 다르면 열 모델을 보정합니다.
피크 토크는 크기와 지속시간, 반복 간격을 함께 확인한다
가속이나 충격에서 필요한 최대 토크가 모터 피크 곡선 안에 있는지 보고 그 토크를 몇 초 유지할 수 있는지 확인합니다. 드라이브의 peak current 지속시간과 모터의 감자·열 한계 중 더 낮은 조건을 사용합니다.
피크가 자주 반복되면 개별 펄스는 허용돼도 냉각 전에 다음 펄스가 와 온도가 누적됩니다. peak duty 제한과 열 시정수를 이용한 시간 응답 또는 제조사 sizing 도구로 반복 프로파일을 검증합니다.
최대 속도에서는 토크보다 전압과 역기전력 여유가 먼저 부족할 수 있다
모터 속도가 오르면 역기전력이 커져 같은 전류를 만들 전압 여유가 줄어듭니다. 최대 관절 속도에서 필요한 모터 rpm과 토크 점이 속도-토크 곡선 안에 있는지 확인하고 DC 버스 전압 강하, 권선 저항과 드라이브 전압 손실을 반영합니다.
BLDC 모터 모델링 튜토리얼 논문은 전기·기계·열 모델을 연결하고 전압·전류 제한을 함께 다루는 근거를 제공합니다. 낮은 속도 토크 시험만 통과한 모터가 고속 구간에서 목표 가속을 못 내는 이유를 이 모델로 확인할 수 있습니다.
듀티 사이클과 냉각 경로가 같은 모터의 연속 용량을 바꾼다
카탈로그 연속 토크는 특정 주변 온도와 장착 조건에서 정의됩니다. 로봇 관절 안에 밀폐되고 감속기와 브레이크가 열을 더하면 시험대의 방열판 조건보다 허용 연속 토크가 낮아질 수 있습니다.
권선-하우징-외기 열저항과 열용량으로 온도 상승을 계산하고 최악 주변 온도, 반복 작업과 정지 유지 상태를 넣습니다. 온도 센서가 권선에서 떨어져 있으면 측정 지연과 실제 hotspot 여유를 고려합니다.
모터·감속기·드라이브·전원은 하나의 반복 계산으로 선정한다
후보 모터를 고르면 로터 관성이 바뀌어 가속 토크가 다시 달라지고 감속비를 바꾸면 속도와 효율, 반사 관성이 모두 바뀝니다. 한 번의 나눗셈으로 끝내지 말고 후보 조합마다 궤적을 다시 계산합니다.
드라이브의 연속·피크 전류, 스위칭 조건, DC 버스와 회생 에너지 처리도 확인합니다. 여러 축이 동시에 감속할 때 버스 전압 상승이나 동시에 가속할 때 전원 전압 강하가 단일 축 계산을 깨뜨릴 수 있습니다.

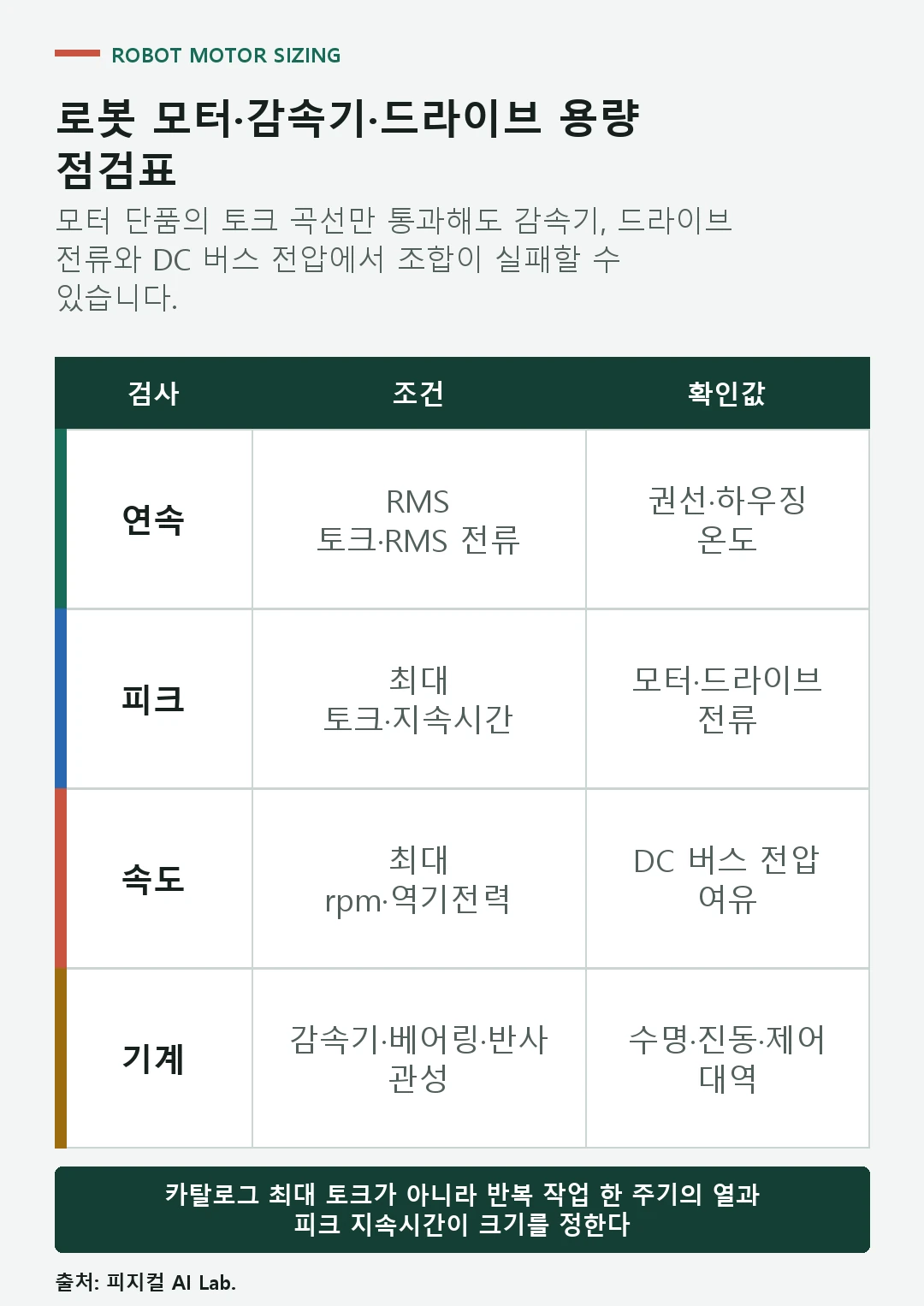

| 검증 단계 | 계산·시험 | 실패 시 조정 |
|---|---|---|
| 작업 궤적 | 각도·속도·가속도·외력 | 시간·경로·페이로드 조정 |
| 모터축 환산 | 감속비·효율·관성 | 비율·모터 프레임 변경 |
| 전기·열 | RMS·peak·전압·온도 | 권선·드라이브·냉각 변경 |
| 실기 검증 | 전류·속도·온도·진동 | 모델 보정·안전 여유 재설정 |
실기 시험은 전류·속도·권선 온도를 같은 타임라인에서 비교한다
선정 조합을 실제 관절에 조립한 뒤 대표 작업과 worst-case cycle을 반복합니다. 로봇 관절 액추에이터 시험 글처럼 토크 추정, 전류, 속도 오차, 하우징·권선 온도와 진동을 동기화해 기록합니다.
계산보다 전류가 크면 마찰·효율·관성 모델을, 고속에서 추종이 무너지면 전압 여유와 제어 제한을 점검합니다. 온도가 안정 상태에 도달하기 전에 시험을 끝내지 말고 열 평형 또는 검증된 과도 열 모델로 합격을 판정합니다.
로봇 모터 용량 선정에서 자주 묻는 질문
연속 토크와 RMS 토크는 같은 값인가요?
RMS 토크는 실제 작업 주기에서 계산한 요구값이고 연속 토크는 정해진 열 조건에서 모터가 지속할 수 있는 정격입니다. 현장 냉각 조건을 반영해 RMS 요구가 허용 연속 범위 안인지 비교합니다.
피크 토크만 충분하면 가속은 보장되나요?
아닙니다. 해당 속도에서 전압 여유와 드라이브 peak current가 있어야 하며 피크 지속시간과 반복 간격도 모터·드라이브 한계 안에 있어야 합니다.
감속비를 크게 하면 항상 작은 모터를 쓸 수 있나요?
필요 모터 토크는 줄지만 회전수, 효율 손실, 백래시·강성, 감속기 수명과 출력 속도 제한이 불리해질 수 있습니다. 전체 조합을 다시 계산해야 합니다.
RMS 계산에 감속 구간도 넣어야 하나요?
네. 회생 방향이라도 모터와 드라이브에는 전류가 흐르고 토크 제곱은 열 부하에 기여합니다. 지속시간과 토크 부호를 보존해 전력 흐름과 열을 각각 계산합니다.
카탈로그 계산 뒤 실기 시험이 꼭 필요한가요?
필요합니다. 실제 마찰, 냉각, 전원 강하와 조립 강성은 모델과 다를 수 있습니다. 대표 작업을 반복하며 전류·속도·온도를 측정해 모델과 안전 여유를 확인해야 합니다.
모터와 드라이브 한계는 제조사별 정의와 냉각 조건에 따라 다릅니다. 최종 선정은 해당 제품의 최신 데이터시트, 제조사 sizing 자료와 실제 관절의 열·동작 시험을 기준으로 확인해야 합니다.
