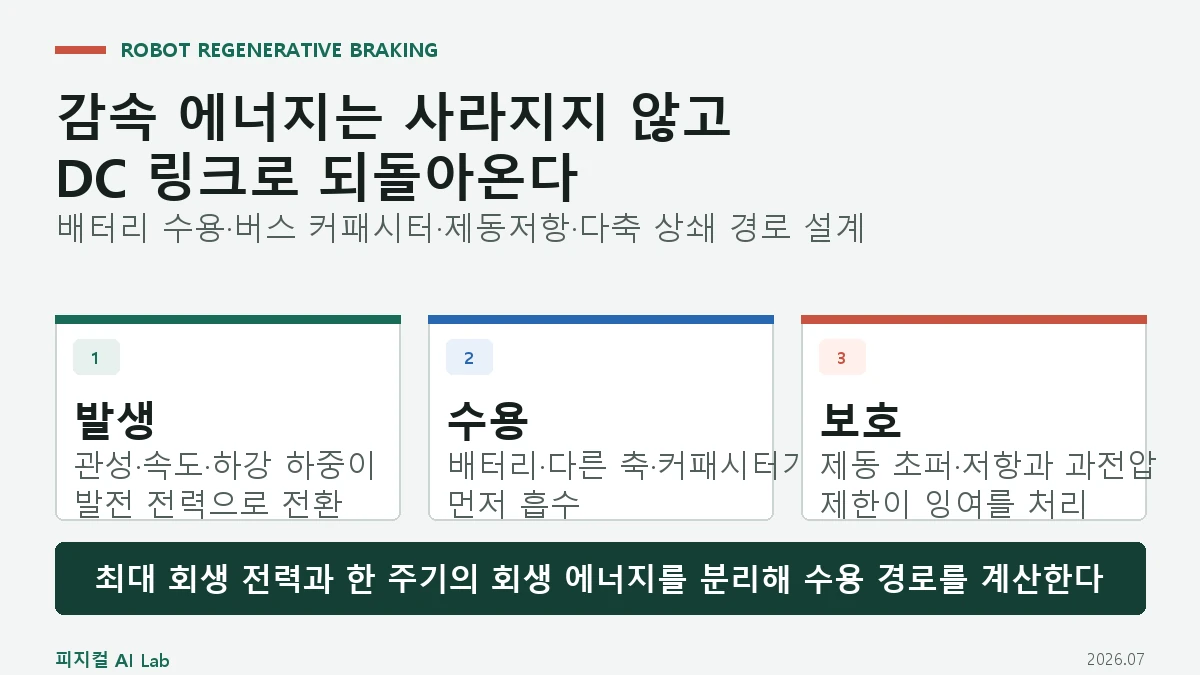

로봇 관절이 감속하면 모터는 발전기로 동작해 에너지를 DC 링크로 돌려보냅니다. 이 에너지를 배터리가 받지 못하면 버스 전압이 오르고 드라이브가 과전압으로 정지할 수 있습니다. 회생 에너지 계산, 커패시터·배터리·제동저항의 역할과 시험 순서를 정리합니다.
아래에서는 용어의 차이를 실제 시스템 경계, 실패 조건과 검증 순서로 나눠 살펴봅니다.

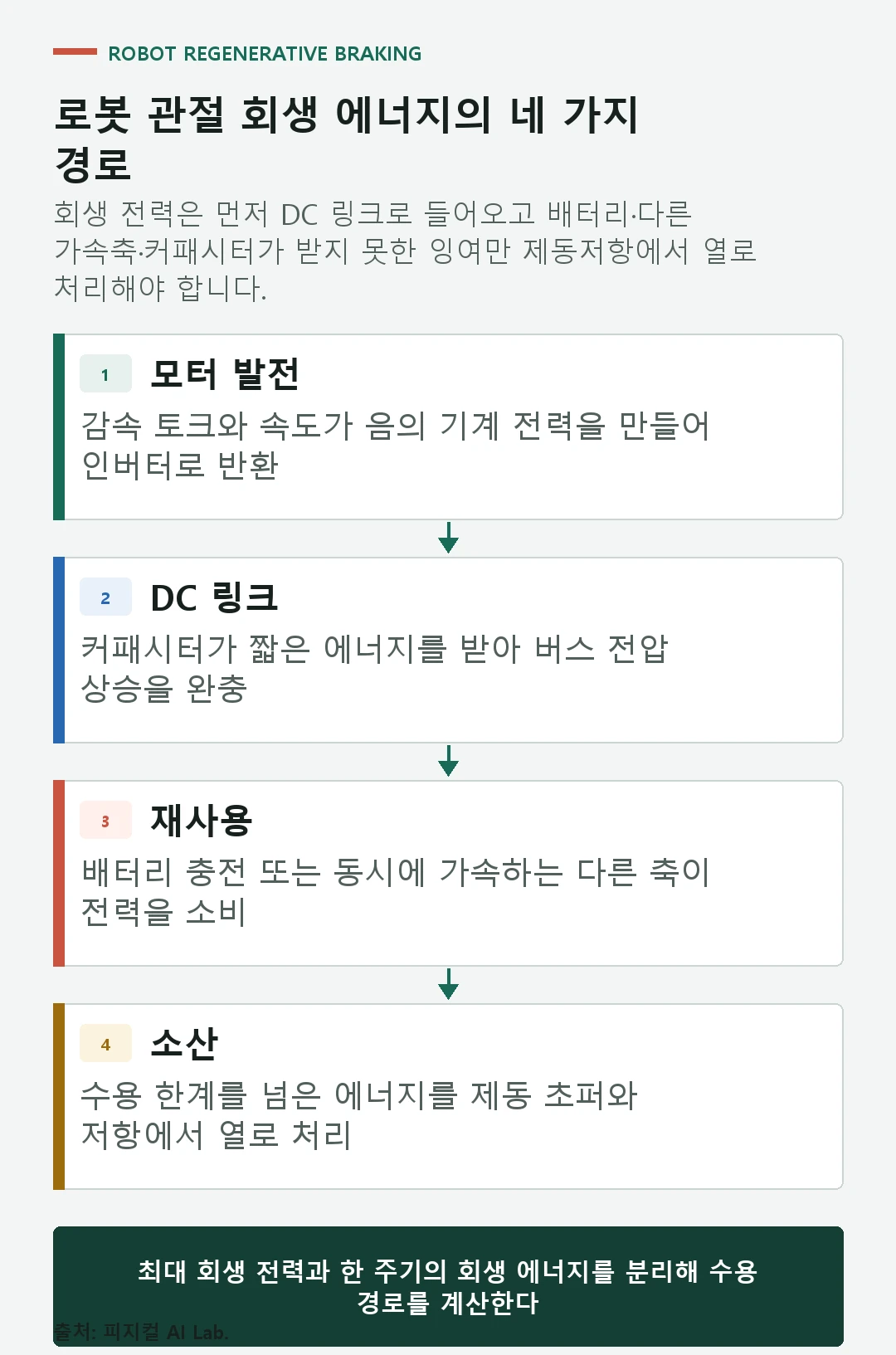

감속 토크가 걸리면 모터는 전기 에너지를 DC 링크로 되돌린다
관절이 움직이는 방향과 반대 토크를 내면 기계 전력이 음수가 되고 모터는 발전기로 동작합니다. 인버터를 통해 돌아온 전류는 공통 DC 링크의 커패시터와 전원 쪽으로 흐릅니다.
이 글은 휴머노이드 전력 구조 글의 회생 경로를 설계 계산과 시험으로 좁혀 설명합니다. 회생을 사용하지 않는다고 설정만 꺼도 회전 관성과 중력 위치에너지가 사라지는 것은 아닙니다.
회생 크기는 순간 전력과 한 감속의 에너지를 따로 계산한다
회전 관성의 에너지는 대략 1/2×J×ω²이고 높은 속도에서 급감속할수록 커집니다. 관절 기계 전력은 토크와 각속도의 곱으로 계산해 시간축에서 음수 구간을 적분하면 회수 가능한 에너지의 상한을 얻을 수 있습니다.
감속 토크와 속도는 모터 용량 선정 글의 작업 궤적에서 가져옵니다. 감속기·모터·인버터 손실을 빼면 실제 DC 링크로 돌아오는 전력은 기계 에너지보다 작습니다.
DC 링크 커패시터는 짧은 펄스를 받지만 지속 에너지 저장소는 아니다
커패시터는 회생 전류가 들어오는 순간 버스 전압 상승을 늦춥니다. 저장 에너지는 1/2×C×V²로 계산되므로 허용 전압 상승 범위 안에서 받을 수 있는 에너지는 제한적입니다.
감속 에너지가 커패시터 여유보다 크면 배터리나 다른 축으로 흘리거나 제동저항에서 소산해야 합니다. 커패시터 용량만 키우면 돌입전류, 부피와 방전 시간도 함께 커집니다.
배터리가 회생 전류를 받으려면 SoC·온도·BMS 한계를 모두 통과해야 한다
배터리는 회생 에너지를 다시 사용할 수 있지만 완전 충전에 가깝거나 저온, 셀 불균형과 고장 상태에서는 허용 충전 전류가 작아질 수 있습니다. BMS 접촉기가 열려 있으면 회생 경로 자체가 끊깁니다.
드라이브가 요구하는 음의 DC 전류와 BMS가 허용하는 충전 전류 중 더 작은 값을 한계로 사용합니다. 회생 중 한 셀이라도 상한 전압에 가까워지면 토크 제한이나 제동저항 전환이 필요합니다.
| 수용 경로 | 강점 | 한계 |
|---|---|---|
| 배터리 | 에너지 재사용 | SoC·온도·충전 전류·접촉기 |
| 다른 가속축 | 공통 버스에서 즉시 상쇄 | 축 동작이 동시에 있어야 함 |
| DC 링크 커패시터 | 빠른 펄스 완충 | 허용 전압 범위의 에너지만 저장 |
| 제동저항 | 확실한 잉여 소산 | 열·화재·공간·평균 듀티 |
공통 버스의 다른 관절이 가속하면 회생 전력을 바로 사용할 수 있다
한 관절이 내려오며 발전하고 다른 관절이 동시에 올라가며 전력을 쓰면 DC 링크에서 일부가 상쇄됩니다. 보행처럼 축 동작이 엇갈리는 시스템에서는 팩으로 오가는 피크 전류를 줄일 수 있습니다.
다축 상쇄는 명령 토크의 합이 아니라 DC 전력의 시간 정렬로 확인합니다. 통신 지연이나 안전 정지로 가속축이 사라질 때도 감속축의 회생은 남으므로 이를 유일한 보호 경로로 보면 안 됩니다.
제동저항은 저장되지 못한 에너지를 열로 바꾸는 마지막 전기 경로다
ODrive 공식 하드웨어 문서는 감속 중 발전 전류가 전원으로 돌아가며, DC 버스가 한계를 넘을 때 잉여를 제동저항으로 보내는 동작을 설명합니다.
저항값은 초퍼와 배선의 최대 전류를 넘지 않으면서 필요한 회생 전류를 흘릴 수 있어야 합니다. 저항의 피크 에너지와 평균 전력, 표면 온도와 주변 가연물 간격을 작업 주기에서 검증합니다.
제동 초퍼는 버스 전압을 감시해 저항 듀티를 조절한다
초퍼는 DC 링크 전압이 시작 임계값을 넘으면 저항을 연결하고 전압이 높아질수록 듀티를 올립니다. 임계값은 정상 최대 버스보다 높고 드라이브 과전압 정지보다 충분히 낮아야 합니다.
ODrive Regen Clamp 문서는 버스 전압, 저항과 최대 회생 전류로 저항 범위를 계산하는 예를 제공합니다. 특정 제품 수치를 복사하지 말고 로봇의 버스와 드라이브 한계에 다시 대입합니다.
전원장치가 역전류를 흡수하지 못하면 배터리 없는 시험대에서 과전압이 잘 생긴다
일반 DC 전원은 전력을 공급할 수 있어도 되돌아오는 전류를 흡수하지 못할 수 있습니다. 모터 시험대에서 배터리를 빼고 전원장치만 연결하면 작은 감속에도 버스 전압이 올라갈 수 있습니다.
양방향 전원, 배터리 에뮬레이터, 회생 클램프 또는 제동저항 중 하나를 명확히 둡니다. 전원 출력의 역전류 허용과 보호 동작을 데이터시트에서 확인하고 불명확하면 회생 수용 장치로 가정하지 않습니다.
비상정지는 회생 효율보다 예측 가능한 감속과 안전 상태가 우선이다
정상 제어 감속에서는 에너지 회수를 최적화할 수 있지만 통신 단절이나 드라이브 고장에서는 같은 경로를 보장하기 어렵습니다. 안전정지 종류에 따라 제어된 감속, STO와 기계 브레이크의 순서가 달라집니다.
BMS 차단과 드라이브 차단이 동시에 일어나 회생 출구가 사라지는 상황을 분석합니다. 제동저항과 기계 브레이크는 안전 기능의 요구 수준과 독립성을 별도 검증해야 합니다.
회생 설계는 최악 감속 에너지에서 저항과 보호 한계를 역산한다
TI Motor Control Compendium은 회전 부하의 에너지가 감속 시 어디로 가야 하는지와 저항 제동·회생 제동의 차이를 설명합니다. 로봇에서는 관절별 J·속도·중력 하강 에너지를 합산합니다.
최대 순간 전력으로 초퍼와 전류 정격을, 한 주기 에너지와 반복 간격으로 저항의 열용량과 평균 전력을 정합니다. 배터리가 받을 몫과 다축 상쇄는 보수적으로 제한하고 잉여 전부를 처리할 fallback을 둡니다.

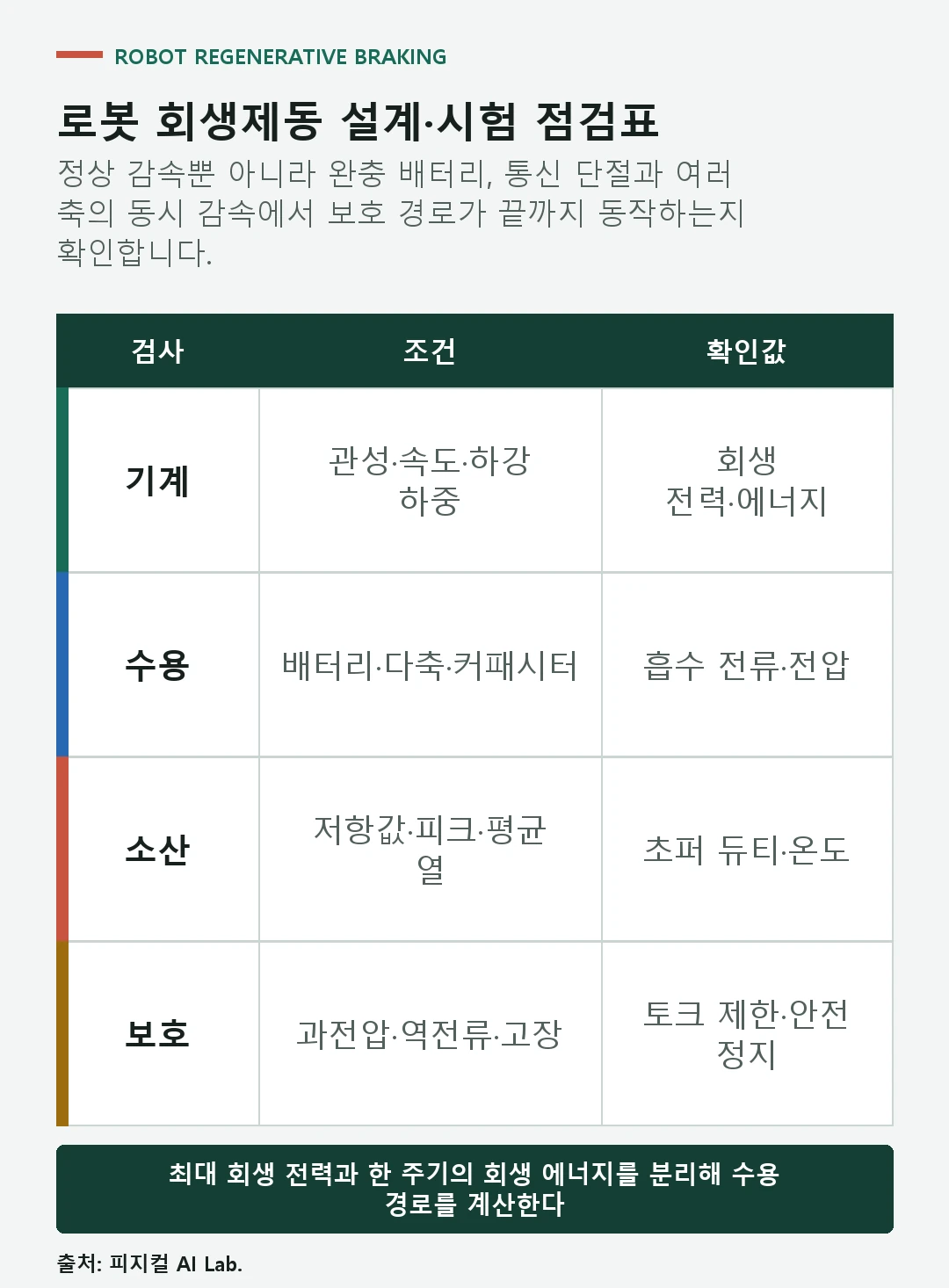

시험에서는 완충 배터리와 동시 감속을 의도적으로 만든다
정상 SoC에서 한 축만 감속하는 시험은 가장 쉬운 조건입니다. 완충 팩, 저온 충전 제한, 여러 축 동시 감속, 배터리 접촉기 개방과 전원 역전류 금지를 조합해 버스 과전압을 재현합니다.
시험 장치는 모터 드라이버 구조의 버스 전압·전류와 초퍼 듀티, 저항 온도를 같은 시각으로 기록합니다. 소프트웨어 토크 제한이 보호 임계값 전에 실제로 작동하는지도 확인합니다.
| 시험 장면 | 주입 조건 | 합격 신호 |
|---|---|---|
| 정상 감속 | 중간 SoC·단일축 | 회생 전류·전압 예측 일치 |
| 최대 회생 | 고속·다축 동시 감속 | 과전압 없이 잉여 처리 |
| 수용 제한 | 완충·저온·접촉기 개방 | 토크 제한·저항 전환 |
| 저항 포화 | 반복 감속·냉각 제한 | 온도 경고·안전 감속 |
운영 로그는 회수 에너지보다 과전압 여유와 소산 열을 우선 보여준다
회생 효율은 소비 에너지 절감에 도움이 되지만 보호 여유가 부족하면 가동 중단을 만듭니다. 축별 음의 기계 전력, DC 링크 전력, 배터리 충전 전력과 저항 소산을 분리해 에너지 보존이 맞는지 확인합니다.
열과 반복 듀티는 관절 열관리 글의 방식으로 추적합니다. 초퍼 포화, 버스 최대 전압, 저항 최고 온도와 배터리 회생 거절 사건을 교대·작업별로 남기면 경계 조건을 개선할 수 있습니다.
로봇 회생제동에서 자주 묻는 질문
회생제동을 끄면 감속 에너지가 없어지나요?
아닙니다. 에너지는 모터 권선, 드라이브, 기계 브레이크나 제동저항 등 다른 곳에서 열로 소산되어야 합니다. 경로를 명확히 설계해야 합니다.
배터리가 있으면 제동저항이 필요 없나요?
항상 그렇지 않습니다. 완충, 저온, 셀 불균형이나 BMS 차단 시 배터리가 회생 전류를 받지 못할 수 있어 별도 잉여 경로가 필요할 수 있습니다.
제동저항은 저항값만 맞으면 되나요?
피크 전류와 초퍼 한계뿐 아니라 한 번의 에너지, 평균 전력, 반복 간격과 표면 온도를 함께 검증해야 합니다.
여러 관절의 회생 전력은 서로 상쇄되나요?
공통 DC 버스에서 한 축이 발전할 때 다른 축이 동시에 소비하면 일부 상쇄됩니다. 시간 정렬이 달라질 수 있어 보호 설계는 상쇄가 없는 조건도 버텨야 합니다.
회생제동이 비상정지를 대신할 수 있나요?
아닙니다. 안전정지는 고장 조건과 요구 안전 기능에 따라 제어 감속, STO와 기계 브레이크를 조합합니다. 회생은 에너지 경로 중 하나입니다.
제동저항과 DC 링크에는 고전류·고온·과전압 위험이 있습니다. 최종 값은 모터·드라이브·배터리 제조사 자료와 안전 설계, 실제 최악 작업 주기와 고장 주입 시험으로 확정해야 합니다.
